Описание Cabeus PLAN-24-Cat.5e-Dual IDC

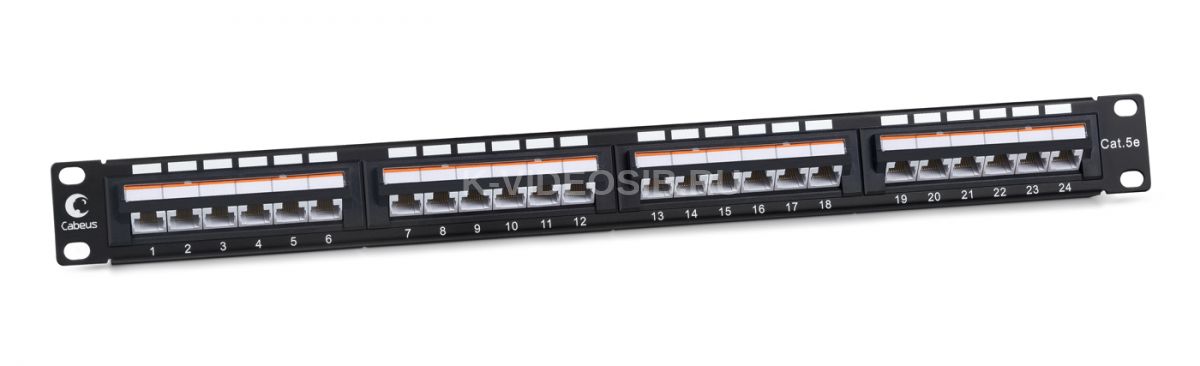

Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров. Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 5е. С лицевой стороны все порты пронумерованы и имеют дополнительные поля для нанесения маркировки. С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под 45°. Для заделки проводников подходят ножи тип 110 и Krone.

• Тип установки: шкаф или стойка 19'
• Высота: 1U (24 порта)
• Категория: 5е
• Полоса пропускания: 100 МГц
• Тип разъема: RJ45/8р8с
• Исполнение: неэкранированное
• Тип терминирования: 110/Krone

• Патч-панель – 1шт
• Задний кабельный организатор – 1шт
• Стяжка нейлоновая – 4шт
• Комплект крепежа (винт, шайба, гайка М6) – 4шт
• Упаковка: индивидуальная картонная коробка

• ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246

• Корпус: сталь 1,6 мм
• Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
• Корпус: ударопрочный ABS-пластик, UL-94V-0
• Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
• Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
• IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова

• Подключаемые проводники: одножильные 22 – 25 AWG
• Количество подключений: не менее 750 циклов
• Усилие удержания разъема: 50Н/1 мин
• Допустимая температура хранения: от -40 до +70
• Допустимая температура монтажа: от 0 до +50
• Допустимая температура эксплуатации: от +5 до +60

• 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive

• Лицевая сторона коммутационных портов выполнена с наклоном в 45°
• Цифровая маркировка портов с лицевой стороны панели
• Дополнительные площадки для маркировки с лицевой стороны
• Цветовая и цифровая маркировка контактов с обратной стороны панели в соответствии с Т568В и Т568А

                                                              Пример монтажа в напольные шкафы Cabeus

Технические характеристики Cabeus PLAN-24-Cat.5e-Dual IDC

Ширина (мм)    443 Ширина с креплением (мм)    482 Высота (мм)    45 / 1U Глубина / Длина (мм)    30 Вес (кг)    0,53 Вес в упаковке (кг)    0,71 Ширина упаковки (мм)    515 Длина упаковки (мм)    90 Высота упаковки (мм)    62 Объем (м3)    0,003 Количество портов    24 Тип    неэкранированная Заделка контактов    Dual IDC (110 и Krone) Цвет    черный Контактное сопротивление    не более 20 мОм Сопротивление изоляции    не менее 500 мОм
