Описание Cabeus PLHD-48-Cat.6-SH-Dual IDC-1U

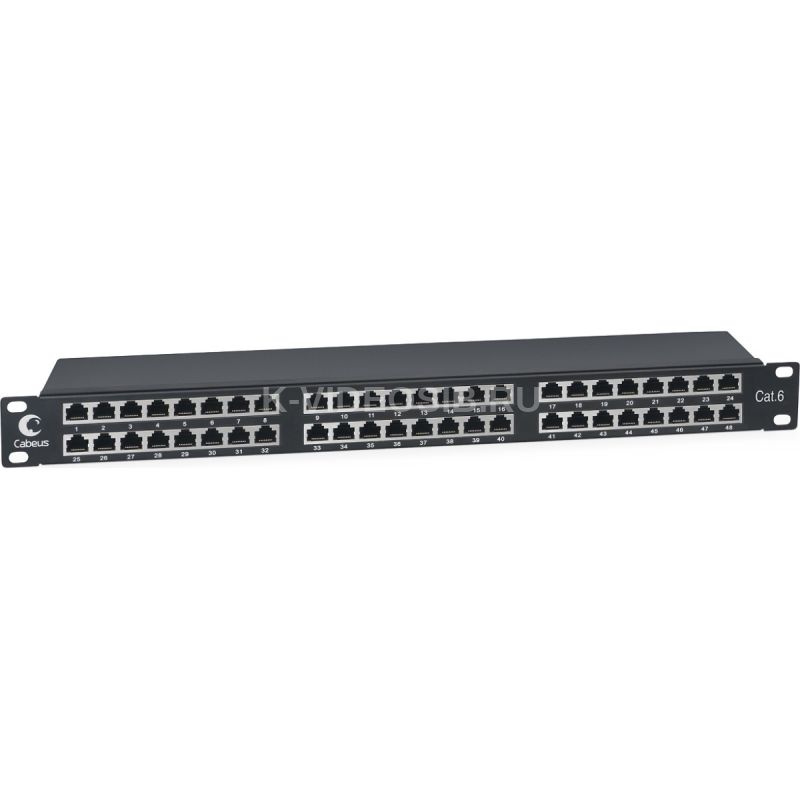

Cabeus PLHD-48-Cat.6-SH-Dual IDC-1U Патч-панель высокой плотности 19", 1U, 48 портов RJ-45, категория 6, полностью экранированная, Dual IDC

Код: 8891c

Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров. Экранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 6. Имеет 48 портов RJ-45 на 1U. С лицевой стороны все порты пронумерованы. Конструкцией предусмотрена съемная верхняя часть патч-панели, для удобства терминирования кабелей. С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под 45°, что лучше сказывается на передаточных характеристиках разъема. Для заделки проводников подходят ножи тип 110 и Krone. Патч-панель имеет встроенные задние организаторы для фиксации кабелей.

Описание

• Тип установки: шкаф или стойка 19''
• Высота: 1U (48 портов)
• Категория: 6
• Полоса пропускания: 250 МГц
• Тип разъема: RJ45/8р8с
• Исполнение: экранированное
• Тип терминирования: 110/Krone

Комплект поставки

• Патч-панель – 1шт
• Стяжка нейлоновая – 48шт
• Комплект крепежа (винт, шайба, гайка М6) – 4шт
• Упаковка: индивидуальная картонная коробка
• Провод заземления – 1шт

Соответствие стандартам

• ISO/IEC 11801, TIA/EIA-568, EN 50173

Пример монтажа в наполные шкафы Cabeus

Технические характеристики Cabeus PLHD-48-Cat.6-SH-Dual IDC-1U

Технические характеристики

Параметр Значение

Ширина (мм)	435
Ширина с креплением (мм)	482
Высота (мм)	45 / 1U
Глубина / Длина (мм)	90
Вес (кг)	1,34
Вес в упаковке (кг)	1,52
Ширина упаковки (мм)	535
Длина упаковки (мм)	125
Высота упаковки (мм)	50
Объем (м3)	0,003
Количество портов	48
Тип	экранированная
Заделка контактов	Dual IDC
Цвет	черный



Электрические характеристики

Параметр Значение

Контактное сопротивление	не более 20 мОм
Сопротивление изоляции	не менее 500 мОм



Эксплуатация

• Подключаемые проводники: одножильные 22 – 25 AWG
• Количество подключений: не менее 750 циклов
• Усилие удержания разъема: 50Н/1 мин
• Допустимая температура хранения: от -40 до +70
• Допустимая температура монтажа: от 0 до +50
• Допустимая температура эксплуатации: от +5 до +60

Материалы

• Корпус: сталь 1,6 мм, крышка из стали толщиной 1,0 мм
• Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
• Корпус: ударопрочный ABS-пластик, UL-94V-0
• Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
• Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
• IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова

Особенности конструкции

• Цифровая маркировка портов с лицевой стороны панели
• Цифровая маркировка IDC контактов
• Встроенный задний кабельный организатор кабеля
• Дополнительные площадки для маркировки с лицевой стороны
• Проводник заземления
• Съемная металлическая крышка быстрого монтажа

Поддерживаемые приложения

• 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
