Описание Cabeus SSTP-4P-Cat.7-SOLID-IN-LSZH

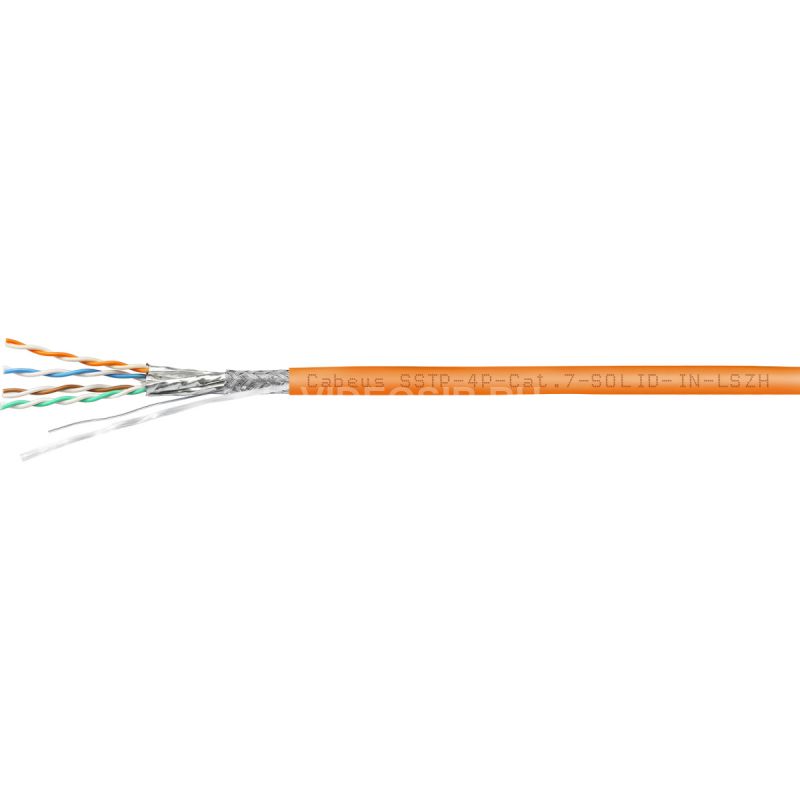

Cabeus SSTP-4P-Cat.7-SOLID-IN-LSZH Кабель экранированная витая пара SSTP (S/FTP), категория 7 , 4 пары (23 AWG), одножильный (solid), LSZH, нг(А)-HF, (305 м)

Четырехпарный кабель категории 7 на основе витой пары предназначен для использования в системах передачи данных со скоростью до 10 Гбит/c с частотой до 600 МГц. Кабель выполнен в экранированном исполнении S/FTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 23 AWG. Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником и оплеткой из проволок на основе алюминиево-магниевого сплава. Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель поставляется на фанерном барабане. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

ВНИМАНИЕ! Медные кабели Cabeus обеспечивают запас характеристик в8-9 дБ на 90 метров, в отличии от дешевого сегмента в1,5-2 дб. Остерегайтесь кабелей сомнительного качества.



Схема строения кабеля

1 – Внешняя оболочка 2 – Rip-cord (разрывная нить) 3 – Оплетка из алюминиево-магниевого сплава 4 – Дренажный проводник 5 – Экран из полиэфирной алюминиевой фольги 6 – Медный проводник 7 – Изоляция проводника



Особенности

Параметр Значение

Напряжение	не более 50 В
Категория	7
Число пар	4
Тип	S/FTP
Диаметр проводника	0,57 ± 0,005 мм (23 AWG)
Проводник (жила)	одножильный, электротехническая медь
Материал оболочки кабеля	LSZH, нг(А)-HF
Цвет	оранжевый
Применение	внутренняя прокладка
Масса	18,5 ± 0,5кг
Упаковка	фанерный барабан
Длина кабеля	305м



Технические характеристики Cabeus SSTP-4P-Cat.7-SOLID-IN-LSZH

Технические параметры

Категория	7
Тип	S/FTP
Соответствие стандартам	ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429
Применение	внутренняя прокладка
Проводник	Материал	одножильный, электротехническая медь
	Диаметр	0,57 ± 0,005 мм (23 AWG)
Изоляция проводника	Материал	вспененный полиэтилен (PЕ foam)
	Диаметр проводника по изоляции	1,34 ± 0,05 мм
Экранирование	Внешний экран	оплетка из проволок на основе алюминиево-магниевого сплава, покрытие 80%
	Индивидуальный экран	полиэфирная алюминиевая фольга
	Дренажный проводник	одножильный, луженая медь
Оболочка кабеля	Материал	LSZH, нг(А)-HF
	Толщина	0,60 ± 0,05 мм
	Диаметр кабеля	7,6 ± 0,2 мм
	Цвет	оранжевый
Параметры кабеля	Упаковка	фанерный барабан
	Длина	305 ± 1,5м
	Допустимое растягивающие усилие	не более 110Н
	Допустимый радиус изгиба	не менее 8 Ø
	Допустимая температура хранения	от -20 до +60
	Допустимая температура эксплуатации	от -20 до +60
	Допустимая температура монтажа	от 0 до +50
Электрические характеристики	Волновое сопротивление	100 ± 15Ом
	Разброс задержки распространения (1~100 МГц)	≤20 нс/100 м
	Омическая асимметрия	≤5%
	Напряжение	не более 50 В



Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ PS NEXT, дБ ACR-F, дБ PS ACR-F, дБ

1	22.0	2.9	108.0	105.0	95.0	98.0
4	25.0	5.4	101.1	98.0	90.0	93.0
10	28.0	8.5	98.0	95.0	86.0	89.0
20	28,0	12,1	93.0	90,0	80,0	83,0
30	27,0	14.8	88,0	85,0	76,0	79,0
100	24,0	10.7	83,0	90,0	97,0	79,0
150	22,0	15.4	81,0	86,0	97,0	69,0
200	21,0	19.8	81,0	85,0	97,0	66,0
250	20,0	28.1	90,0	62,0	87,0	63,0
300	19.0	30.0	89,0	58,0	86,0	61,0
400	19.0	38.3	73.0	70.0	45,0	52,0
500	19.0	44.8	73.0	70.0	47,0	50,0
600	19.0	72.9	73.0	70.0	45.0	48.0
