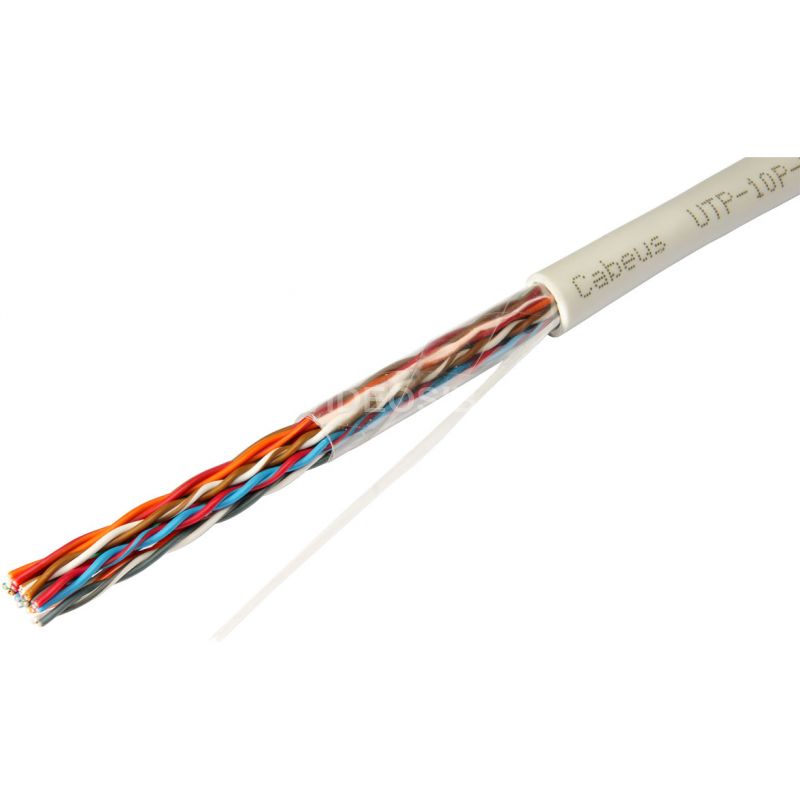

Описание Cabeus UTP-10P-Cat.5-IN-LSZH

Многопарный кабель категории 5 симметричной парной скрутки предназначен для передачи сигналов с частотой до 100 МГц. Применяется в структурированных кабельных системах (локальных компьютерных сетях) и системах широкополосного доступа (ШПД) при реализации подсистем внутренних магистралей. Состоит из 10 пар. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,50 мм (24 AWG). Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. Кабель поставляется на фанерных барабанах и отрезается по метрам. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T2, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

Технические характеристики Cabeus UTP-10P-Cat.5-IN-LSZH

Категория    5 Число пар    10 Тип    U/UTP Диаметр проводника    0,50 ± 0,005мм (24 AWG) Проводник (жила)    одножильный, электротехническая медь Материал оболочки кабеля    LSZH, нг(А)-HF Цвет    серый Применение    внутренняя прокладка Масса    71,8 ± 0,5кг/км Упаковка    фанерный барабан

​​​​​​​Категория    5 Тип    U/UTP Соответствие стандартам    ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 Применение    внутренняя прокладка Проводник    Материал    одножильный, электротехническая медь Диаметр    0,50 ± 0,005 мм (24 AWG) Изоляция проводника    Материал    полиэтилен высокой плотности (HDPE) Диаметр проводника по изоляции    0,90 ± 0,05 мм Оболочка кабеля    Материал    LSZH, нг(А)-HF Толщина    1,0 ± 0,05мм Диаметр кабеля    9,0 ± 0,4 мм Цвет    серый Параметры кабеля    Упаковка    фанерный барабан Допустимое растягивающие усилие    не более 110Н Допустимый радиус изгиба    не менее 10 Ø Допустимая температура хранения    от -20 до +60 Допустимая температура эксплуатации    от -20 до +60 Допустимая температура монтажа    от 0 до +50 Электрические характеристики    Волновое сопротивление    100 ± 15Ом Разброс задержки распространения (1~100 МГц)    ≤20 нс/100 м Омическая асимметрия    ≤5%

Частотные характеристики Частота, МГц    RL, дБ    IL, дБ/100м    NEXT, дБ    PS NEXT, дБ    ACR-F, дБ    PS ACR-F, дБ 1.0    20.0    2.0    65.3    62.3    63.8    60.8 4.0    23.0    4.0    56.3    53.3    51.7    48.7 8.0    24.5    5.8    51.8    48.8    45.7    42.7 10.0    25.0    6.5    50.3    47.3    43.8    40.8 16.0    25.0    8.2    47.3    44.3    39.7    36.7 20.0    25.0    9.3    45.8    42.8    37.7    34.7 25.0    24.3    10.4    44.3    41.3    35.8    32.8 31.25    23.6    11.7    42.9    39.9    33.9    30.9 62.5    21.5    17.0    38.4    35.4    27.8    24.8 100.0    20.1    22.0    35.3    32.3    23.8    20.8
