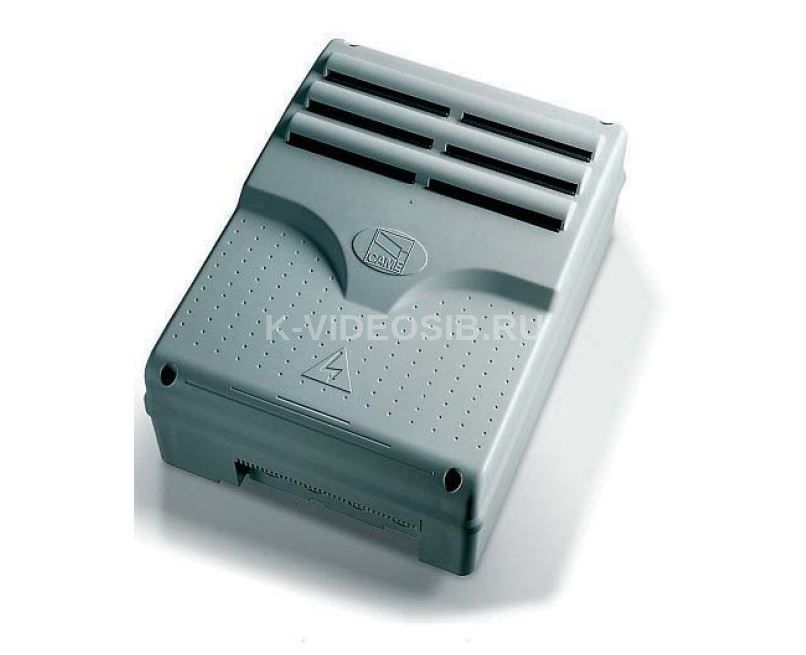

Описание CAME 002ZM3ES

Блок управления CAME 002ZM3ES предназначен для управления приводами промышленных ворот (F4000, СВХ) и содержит встроенные кнопки. Данное изделие разработано и произведено компаниейСАМЕ CANCELLI AUTOMATICI S.p.A. в полном соответствие с действующими нормами безопасности. Напряжение питания блока управления 230В (50/60Гц) подается на контакты L-N. Все системы управления и аксессуары питаются 24В

Внимание! Максимальная мощность аксессуаров 35Вт. Все цепи защищены предохранителями. Управления входами, выходами, параметры настройки временных и пользовательских функций, установлены и рассматриваются на показе, которым управляет программное обеспечение.

Устройства управления:

Разъем подключения кнопки "Стоп" (Н.З.) - При нажатии кнопки СТОП происходит остановка движения ворот, в том числе при автоматическом закрывании. Для возобновления движения необходимо нажатие кнопки управления или брелка­ передатчика.

Разъем подключения кнопки "Открыть" (Н.О.) - Команда открытия ворот.

Разъем подключения кнопки "Частичного открывания" (Н.О.) -Частичное открытие для прохода людей.

Разъем подключения кнопки "Закрыть" (Н.О.) - Команда закрытия ворот.

Разъем подключения кнопки "Пошаговое управление" (НО) - При нажатии кнопки происходит открытие/закрытие ворот. Функционирование данных контактов зависит от установки функции контактов 2-7 в меню "ФУНКЦИИ".

Устройства безопасности: Для фотоэлементов: -С1 "Открывание в режиме закрывания".Когда ворота закрываются , при срабатывании устройств происходит изменение направпения движения створок (ворота полностью открываются). -С2 "Закрывание в режиме открывания". Когда ворота открываются , при срабатывании устройств происходит изменение направпения движения створок (ворота полностью закрываются) . -СЗ "Частичный СТОП". При срабатывании устройств ворота останавпиваются, а когда препятствие убирается, автоматически закрываются . -С4 "Остановка при препятствии". При срабатывании устройств ворота останавливаются , а когда препятствие убирается ,движение ворот продолжается.

Для чувствительных бамперов и других EN 12978-совмес тимых устройств. -С7 "Открывание в режиме закрывания". Когда ворота закрываются, при срабатывании устройств происходит изменение направления движения створок (ворота полностью открываются). -С2 "Закрывание в режиме открывания". Когда ворота открываются, при срабатывании устройств происходит изменение направления движения створок

Технические характеристики CAME 002ZM3ES

• Бренд:Came
• Страна производителя: Италия
• Модель: ZM3ES
• Вид оборудования: Блок управления
• Материал корпуса: ABS пластик
• Код производителя: 002ZM3ES
• Напряжение питания: 230 В
• Максимальная мощность аксессуаров (24В): 35 Вт
• Максимальная мощность: 750 Вт
• Потребление в режиме ожидания: 85 мА
• Класс изоляции: II
• Класс защиты: IP54
• Температурный диапазон: от -20 до +55C
• Габариты: 320х240х165 мм
