Описание CAME ZL22N

ZL22N. Арт: 801QA-0030

Блок управления для одного привода с возможностью подключения 3-х плат расширения (801XC-0110), для управления 4-мя устройствами

Блок управления для одного барьера с возможностью подключения 3 плат расширения LM22N для управления всего 4 парковочными барьерами.

Функционал

• Самодиагностика проводных устройств безопасности перед каждым маневром для большей безопасности.
• Возможность подключения платы аварийного питания с аккумуляторами для работы при кратковременном отключении электропитания.
• Electric Security Mode (ESM) - Дополнительная безопасность 24В приводов. Обнаружение препятствия при опускании приводит к изменению направления движения.

Ограничения

Блок управляет одним приводом, для увеличения до 4-х систем необходимо 3 платы расширения LM22N.

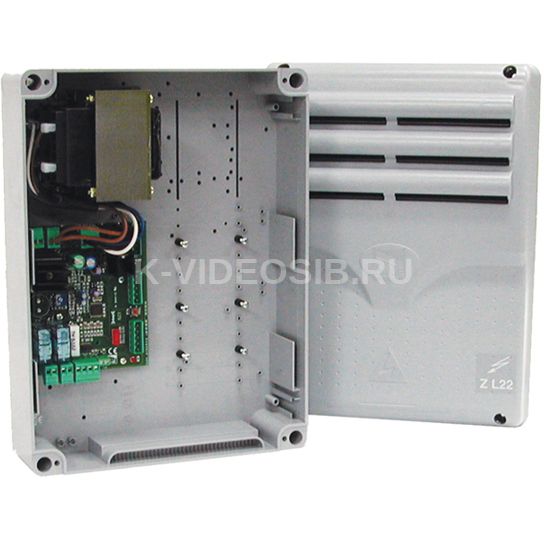

Описание компонентов

1. Трансформатор
2. Сетевой предохранитель
3. Предохранитель для дополнительных устройств
4. Предохранитель для платы управления
5. DIP-переключатели для программирования
6. Кнопка программирования
7. Клеммная колодка электропитания дополнительных устройств
8. Клеммная колодка для подключения электропривода
9. Клеммная колодка для подключения устройств управления и безопасности
10. Клеммная колодка для подключения антенны
11. Клеммная колодка для подключения платы управления LM22N
12. Разъем для платы радиоприемника (AF)
13. Светодиодный индикатор
14. Светодиодный индикатор напряжения электропитания
15. Клеммная колодка электропитания

Аксессуары:

• 001ARK1. Барьер малый для UNIP
• 001ARK2. Барьер большой для UNIP
• 001UNIP. Привод 24 В с монтажным основанием
• 002LB22. Плата аварийного питания для UNIPARK
• 801XC-0110. Плата расширения для подключения дополнительного привода

Технические характеристики CAME ZL22N

Технические характеристики

• Количество подключаемых приводов (с платами расширения): 4
• Класс защиты (IP): 44
• Напряжение электропитания (В, 50 Гц): 230
• Потребление в режиме ожидания (мА): 25
• Макс. мощность (один привод) (Вт): 125
• Макс. мощность аксессуаров (Вт): 25
• Диапазон рабочих температур (°C): -20 ÷ +55

Логистические данные

• Единица измерения: шт
• Кратность упаковки: 1
• Вес (кг): 3.658
