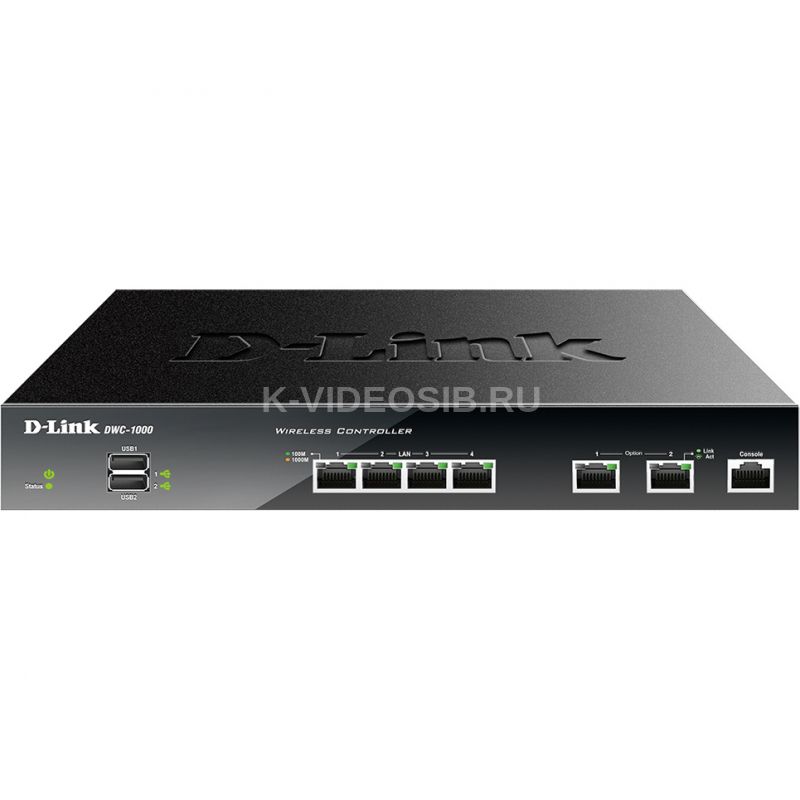

Описание D-Link DL-DWC-1000/C1A

DWC-1000 Поставляется в проекты - беспроводной контроллер с 6 портами 10/100/1000Base-T и 2 USB-портами.

Беспроводной контроллер DWC-1000 осуществляет централизованное управление устройствами в беспроводной сети LAN. Устройство является полнофункциональным и экономичным решением для сетей малого и среднего бизнеса благодаря возможности управления от 6 до 24 беспроводными точками доступа для DWC-1000 аппаратной версии A1 и от 12 до 66 точками доступа для DWC-1000 аппаратной версии С1, а также благодаря возможности объединения до 4 контроллеров в общую группу (кластер). Функции автоматического обнаружения точек доступа и централизованного управления позволяют пользователям приобрести систему корпоративного класса без затрат на выполнение масштабных и сложных конфигураций. Благодаря надежной и многофункциональной системе безопасности DWC-1000 обеспечивает защиту от потенциальных атак неавторизованных пользователей и устройств в беспроводной сети.

Надежная и оптимальная работа сети

DWС-1000 поддерживает функции самостоятельной оптимизации и восстановления, что обеспечивает бесперебойную работу беспроводной сети. Благодаря периодически выполняемому сканированию радиочастотных каналов и анализу производительности DWC-1000 автоматически выбирает каналы и регулирует мощность, чтобы избежать помех и обеспечить бесперебойную работу сети. Для того, чтобы восполнить недостаточную зону покрытия в результате выхода из строя точки доступа, DWC-1000 автоматически увеличивает выходную мощность передатчика соседних точек доступа, чтобы увеличить их зону покрытия.

Расширенные функции безопасности

DWC-1000 является многофункциональным решением по обеспечению защиты сетей. Устройство поддерживает функцию Wireless Intrusion Detection System (WIDS), предназначенную для обнаружения неавторизованных точек доступа и клиентов, а также различных угроз безопасности беспроводной сети и несанкционированного доступа. Помимо этого, устройство поддерживает WEP, WPA Personal/Enterprise, WPA2 Personal/Enterprise, аутентификацию на основе MAC‑адресов и создание адаптивного портала, функцию, позволяющую блокировать доступ клиентов до тех пор, пока они не будут идентифицированы. Данная двухуровневая аутентификация и авторизация обеспечивает надежную защиту от сетевых атак.

Масштабируемость, доступность и гибкость

Многие компании часто сталкиваются с необходимостью изменения масштабов и структуры предприятий. Для удовлетворения постоянно меняющихся требований DWC-1000 предлагает новейшее решение: лицензию Business Wireless Plus, обеспечивающую обновление функциональных возможностей устройства. Компания D-Link предлагает два типа лицензии Business Wireless Plus: для обновления лицензии ТД и для обновления лицензии VPN.

Обновление лицензии ТД позволяет увеличить количество управляемых точек доступа: DWC-1000 аппаратной версии A1 управляет 6 точками доступа по умолчанию и 24 точками доступа после добавления максимального количества лицензий; DWC-1000 аппаратной версии С1 – 12 точками доступа по умолчанию и 66 точками доступа после добавления максимального количества лицензий.

После обновления лицензии VPN контроллер DWC-1000 реализует функционал VPN, маршрутизатора и межсетевого экрана. Функции межсетевого экрана позволяют администраторам контролировать сетевой доступ с помощью политик классификации. Порты Option обеспечивает отказоустойчивость канала связи и резервный канал для Интернет-соединения, чтобы обеспечить доступ в Интернет.

Функции VPN обеспечивают защищенное удаленное управление точками доступа в филиалах офисов. При построении VPN-туннелей используются протоколы IPSec (IP Security), PPTP (Point-to-Point Tunneling Protocol) или L2TP (Layer 2 Tunneling Protocol) для упрощения установки соединения между филиалом и основным офисом через зашифрованные виртуальные каналы. Помимо этого, использование Secure Sockets Layer (SSL) VPN туннелей обеспечивает мобильным пользователям удаленный доступ к централизованной корпоративной базе данных.

Простое управление

Функции централизованного удаленного управления обеспечивают автоматическое обнаружение совместимых беспроводных точек доступа D-Link, их добавление в список управляемых точек доступа и быструю настройку с теми же параметрами, что и у предыдущих точек доступа. Благодаря возможности объединения контроллеров в кластер, администраторы могут выполнить настройку и управление всей группы с помощью одного контроллера. Ведение наблюдения за точками доступа и подключенными станциями в режиме реального времени обеспечивает эффективное использование сетевых ресурсов. Предупреждения об опасности и сбор статистики значительно упрощают управление и позволяют оптимизировать сетевую производительность.

Технические характеристики D-Link DL-DWC-1000/C1A

Аппаратное обеспечение Производительность Программное обеспечение VLAN Установка сети Роуминг Межсетевой экран Безопасность Управление Управление точками доступа Физические параметры Условия эксплуатации

	DWC-1000/A1	DWC-1000/C1
Процессор	Cavium 5010 (500 МГц)	Cavium 7020 (800 МГц, двухъядерный)
Оперативная память	256 МБ, DDR II	1024 МБ, DDR II
Flash-память	32 МБ, NOR-Flash	128 МБ, NOR-Flash
Интерфейс	Ethernet: 4 порта 10/100/1000Base-T2 порта 10/100/1000Base-T Option12 порта USB 2.0Консольный порт RJ-45
Индикаторы	Speed (на порт 10/100/1000Base-T)
Стандарты	IEEE 802.3IEEE 802.3uIEEE 802.3ab
Максимальное количество точек доступа на устройство	По умолчанию: 6После обновления: 24	По умолчанию: 12После обновления: 66
Максимальное количество точек доступа в кластере из 4 контроллеров	По умолчанию: 24После обновления: 96	По умолчанию: 48После обновления: 264
Количество пользователей, одновременно проходящих аутентификацию на адаптивном портале	512	1024
Выделенные туннели VPN IPSec2	70
Выделенные туннели VPN PPTP/ L2TP2	25
Выделенные туннели SSL VPN2	20
VPN и SSL VPN
Шифрование VPN3	DES3DESAESTwofishBlowfishCast-128NULL
Шифрование SSL VPN3	DES3DESAES
IPSec NAT Traversal	+	+
IP Encapsulating Security Payload (ESP)	+	+
VPN Tunnel Keep Alive	+	+
Hub and Spoke	+	+
Обнаружение недействующих узлов	+	+
IP Authentication Header (AH)	+	+
SSL VPN Message Integrity	MD5SHA1
Группа VLAN	До 64 записей
VLAN на основе подсетей	+	+
802.1Q VLAN Tagging	+	+
VLAN на основе порта	+	+
Резервный маршрут	+	+
Балансировка нагрузки	+	+
Быстрый роуминг	+	+
Поддержка протоколов улучшения роуминга	802.11k	802.11k, 802.11v, 802.11r (для версии ПО 4.7.5.1 и выше, для моделей точек доступа DWL-6620APS, DWL-7620AP, DWL-8620AP, DWL-6720AP, DWL-8720AP, DWL-X8630AP)
Роуминг между контроллерами и точками доступа, подключенными к одному контроллеру	+	+
Внутри - и межсетевой роуминг	+	+
Политики	Поддержка 100 правил для каждой функции - До 600 правил межсетевого экрана
Фильтрация Web-содержимого	+	+
Динамический маршрут	RIPv1/v2
Динамический DNS	+	+
NAT, PAT	+	+
Безопасность беспроводной сети	WEPDynamic WEPWPA Personal/EnterpriseWPA2 Personal/Enterprise
Безопасность LAN	Управление доступом 802.1x на основе портов и Guest VLAN
Шлюзы для оплаты	PaypalAuthorize.net
Система обнаружения атак в беспроводной сети (WIDS)	Классификация неавторизованных и действительных точек доступаRogue AP Mitigation
Аутентификация	Адаптивный порталАутентификация по MAC-адресам
Web-интерфейс	HTTP
SNMP v1/v2c/v3	+	+
Интерфейс командной строки	+	+
Модели управляемых ТД	DWL-8710APDWL-8610APDWL-6700APDWL-6610APDWL-2600AP DWL-6610AP/A1 DWL-6610AP/B1 (для версии ПО не ниже 4.4.1.1)	DWL-X8630AP (для версии ПО 4.7.5.x и выше)DWL-8720AP (для версии ПО 4.7.4.2 и выше)DWL-8710APDWL-8620AP (для версии ПО 4.7.x.x и выше)DWL-8610APDWL-7620AP (для версии ПО 4.7.x.x и выше)DWL-6720AP (для версии ПО 4.7.4.2 и выше)DWL-6700APDWL-6620APS (для версии ПО 4.7.x.x и выше)DWL-6610AP/A1 DWL-6610AP/B1 (для версии ПО не ниже 4.6.0.1)DWL-3610AP (для версии ПО 4.6.x.x и выше)DWL-2600AP
Обнаружение и управление ТД	Layer 2Layer 3
Мониторинг ТД	Управляемая ТДНеавторизованная ТДТД, не прошедшая аутентификациюАвтономная ТД
Мониторинг клиента	Аутентифицированный клиентНеавторизованный клиентКлиент, не прошедший аутентификациюКлиент Ad-hoc
Поддержка централизованного управления политикой безопасности / RF	+	+
Размеры (Д х Ш х В)	280 х 180 х 44 мм
Питание	Внутренний источник питания: 12 В переменного тока / 2,5 А	Внешний источник питания: 12 В переменного тока / 2,5 А
Макс. потребляемая мощность	19,3 Вт	12,6 Вт
Температура	Рабочая: от 0 до 40 °СХранения: от -20 до 70 °С
Влажность	От 5 до 95% (без конденсата)
EMI	FCC Class BVCCIICCE Class BC-Tick
Безопасность	cULLVD (EN60950-1)
Комплект поставки	Контроллер DWC-1000/A1Кабель питанияКонсольный кабель (RJ-45 и DB-9)Ethernet-кабель (CAT5 UTP/прямой)CD-диск2 кронштейна для монтажа в стойку	Контроллер DWC-1000/C1Адаптер питанияКонсольный кабель (RJ-45 и DB-9)Ethernet-кабель (CAT5 UTP/прямой)CD-диск2 кронштейна для монтажа в стойку
