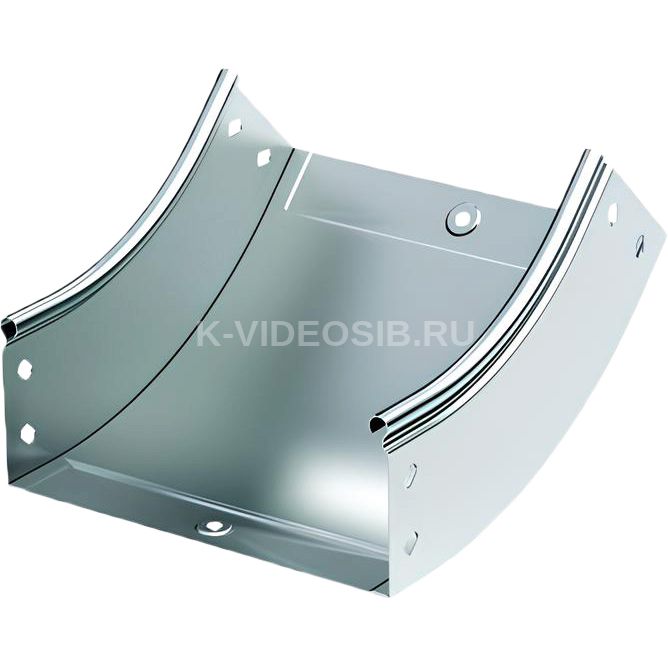

Описание ДКС 36764K Угол CS 45 вертикальный внутр. 45° 300/100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтаж, совместим с крышкой 38225

Применение лотков и аксессуаров системы "S5 Combitech" позволяют конструировать и строить кабельные трассы сложной формы, с поворотами и изгибами, как горизонтальными, так и вертикальными. Вертикальный угол внутренний применяется для того, чтобы развернуть трассу в вертикальной плоскости. Аксессуар позволяет осуществить плавный поворот на 45о. Он совместим с лотками шириной 300 мм и высотой 100 мм. Внутренний радиус аксессуара – 150 мм. Толщина стали – 0,8 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". В состав комплектного аксессуара входит все необходимое для надежного монтажа: необходимые крепежные элементы и соединительные пластины.

Технические характеристики ДКС 36764K Угол CS 45 вертикальный внутр. 45° 300/100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтаж, совместим с крышкой 38225

Модель/исполнение    С соединит. разъемом в комплекте Защитное покрытие поверхности    Оцинковка горячим способом по методу Сендзимира Толщина материала, мм    0.8 Отклонение (угол)    45° Перфорированная боковая стенка    Да Вид/ марка материала    Сталь Материал    Сталь Перфорация в основании для монтажа    Да Внутр. радиус, мм    150 Ширина кабельного лотка, мм    300 Высота кабельного лотка, мм    100 Изменение направления    Вертикально восходящий (внутренний) Подходит для обеспеч. целостности цепи (огнестойкость)    Да С крышкой    Нет Исполнение изгиба    Плавный изгиб
