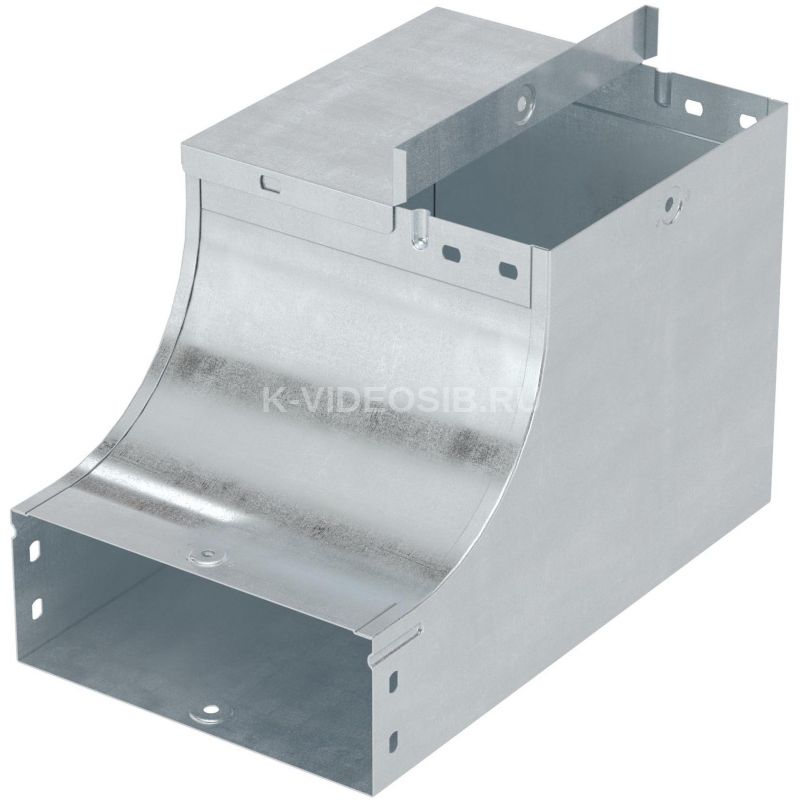

Описание ДКС 37142K Угол вертикальный внутренний, переходник CSSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами

Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внутренний угол-переходник CSSD используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены. Угол применяется с лотками шириной 100 мм и высотой 100 мм. Внутренний радиус аксессуара - 100 мм. Толщина стали – 1 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Технические характеристики ДКС 37142K Угол вертикальный внутренний, переходник CSSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами

Модель/исполнение    С соединит. разъемом в комплекте Защитное покрытие поверхности    Оцинковка горячим способом по методу Сендзимира Толщина материала, мм    0.8 Отклонение (угол)    90° Перфорированная боковая стенка    Да Вид/ марка материала    Сталь Материал    Сталь Перфорация в основании для монтажа    Да Ширина кабельного лотка, мм    100 Высота кабельного лотка, мм    100 Изменение направления    Вертикально восходящий (внутренний) Подходит для обеспеч. целостности цепи (огнестойкость)    Да С крышкой    Нет Исполнение изгиба    Плавный изгиб
