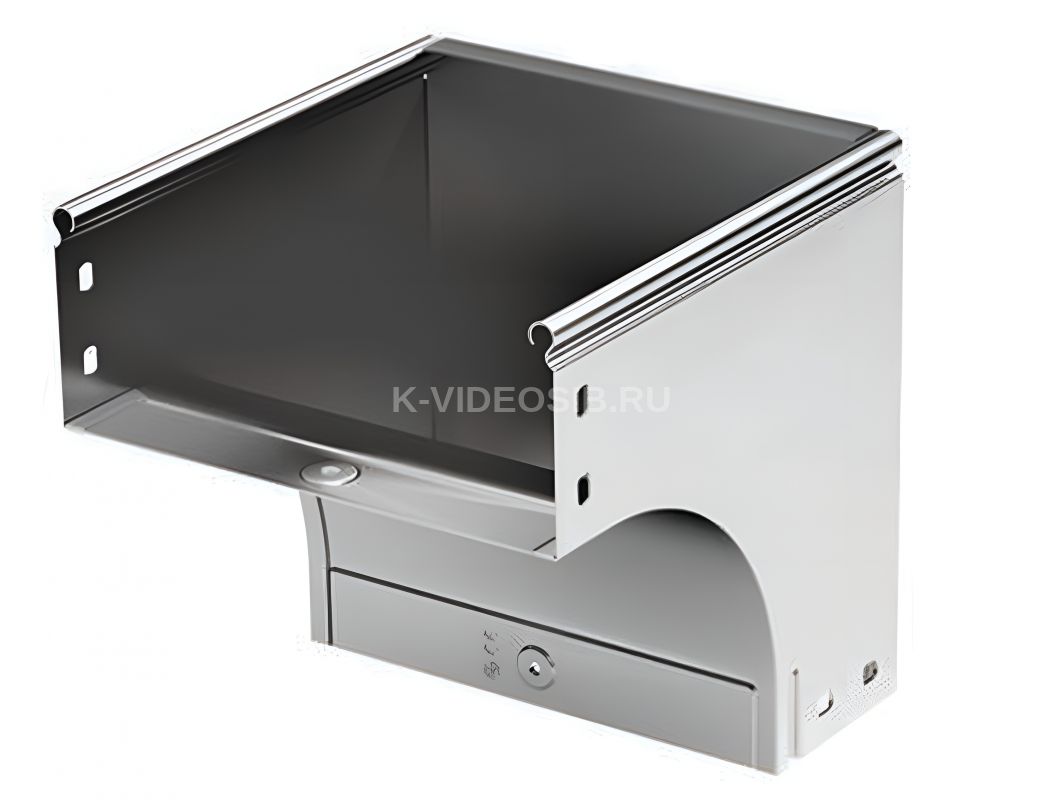

Описание ДКС 37374KHDZ Угол CDV 90 вертикальный внеш. 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячеоцинкованный

Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDV используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены. Угол совместим с лотками шириной 200 мм и высотой 80 мм. Внутренний радиус аксессуара - 100 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа. Аксессуар выполнен в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. Горячеоцинкованное изделие защищено от образования ржавчины на срок 30-50 лет (в зависимости от условий, в которых эксплуатируется изделие).

Технические характеристики ДКС 37374KHDZ Угол CDV 90 вертикальный внеш. 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячеоцинкованный

Модель/исполнение С соединит. разъемом в комплекте

Защитное покрытие поверхности Горячее цинкование

Толщина материала, мм 0.8

Отклонение (угол) 90°

Перфорированная боковая стенка Да

Вид/ марка материала Сталь

Материал Сталь

Перфорация в основании для монтажа Да

Внутр. радиус, мм 100

Ширина кабельного лотка, мм 200

Высота кабельного лотка, мм 80

Изменение направления Вертикально ниспадающий (внешний)

Подходит для обеспеч. целостности цепи (огнестойкость) Да

С крышкой Нет

Исполнение изгиба Плавный изгиб
