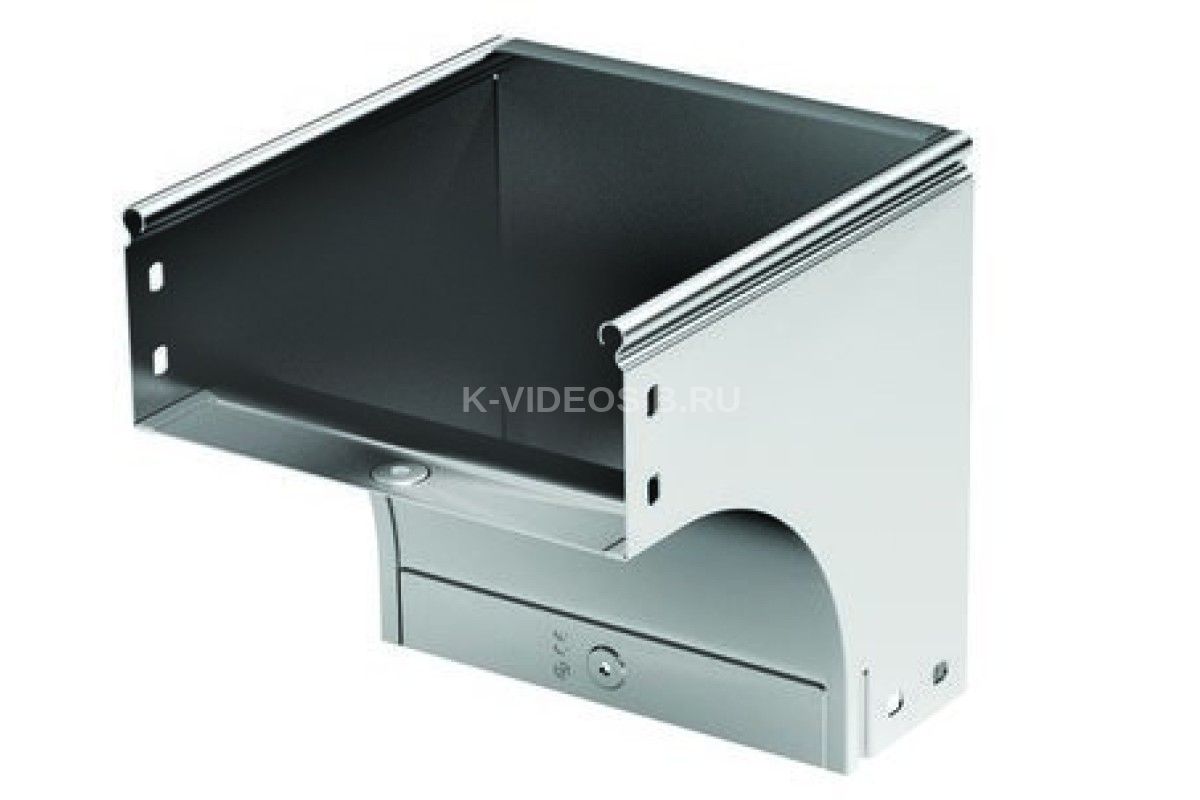

Описание ДКС 37475K Угол CDV 90 вертикальный внешний осн.300 H100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDV используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены. Угол совместим с лотками шириной 300 мм и высотой 100 мм. Внутренний радиус аксессуара - 100 мм. Толщина стали – 1 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Технические характеристики ДКС 37475K Угол CDV 90 вертикальный внешний осн.300 H100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Модель/исполнение: С соединит. разъемом в комплекте Защитное покрытие поверхности: Оцинковка горячим способом по методу Сендзимира Толщина материала, мм: 1 Отклонение (угол): 90° Перфорированная боковая стенка: Да Вид/марка материала: Сталь Материал: Сталь Перфорация в основании для монтажа: Да Ширина кабельного лотка, мм: 300 Высота кабельного лотка, мм: 100 Изменение направления: Вертикально ниспадающий (внешний) Подходит для обеспеч. целостности цепи (огнестойкость): Да С крышкой: Нет Исполнение изгиба: Плавный изгиб
