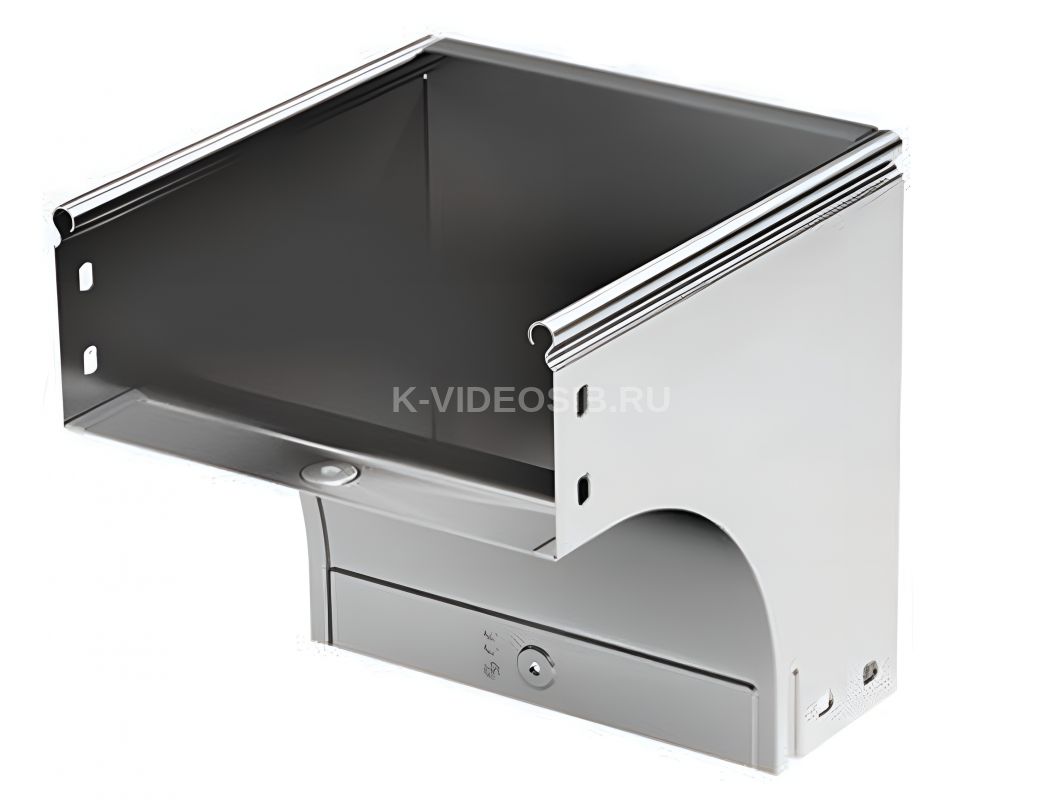

Описание ДКС 37573KHDZ Угол CDV 90 вертикальный внеш. осн.150 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячеоцинкованный

Электротехнический угол CDV 90 вертикальный внешний основной с шириной кабельного лотка 150 мм и высотой 50 мм в комплекте с крепежными элементами, изготовлен из стали с горячего цинкования. Этот угол подходит для широкодиапазонных применений благодаря перфорированной боковой стенке и обеспечивает огнестойкость при необходимости. Удобный в установке, он имеет внутренний радиус 130 мм и поворот на 90 градусов, что позволяет легко соединять кабельные лотки. Гарантийный срок составляет 3 года, а производство осуществляется в России.

Технические характеристики ДКС 37573KHDZ Угол CDV 90 вертикальный внеш. осн.150 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячеоцинкованный

Модель/исполнение С соединит. разъемом в комплекте

Защитное покрытие поверхности Горячее цинкование

Толщина материала, мм 1

Отклонение (угол) 90°

Перфорированная боковая стенка

Да Вид/ марка материала Сталь

Материал Сталь

Перфорация в основании для монтажа Да

Внутр. радиус, мм 130

Ширина кабельного лотка, мм 150

Высота кабельного лотка, мм 50

Изменение направления Вертикально ниспадающий (внешний)

Подходит для обеспеч. целостности цепи (огнестойкость) Да

С крышкой Нет

Исполнение изгиба Плавный изгиб
