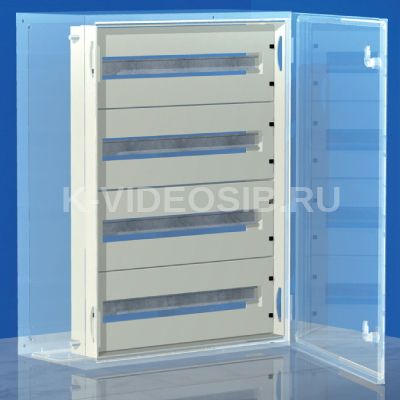

Описание ДКС R5TM55 Модульная рама для корпусов CE ВхШ 500x500 мм, 63 (3x21) модуля (при замене корпуса CE на ST/STE замена на код R5STMF55 + 3 шт. R5ISP515)

"RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Сборные металлические шкафы СE предназначены для защиты от внешнего воздействия оборудования в системах автоматизации и распределения электроэнергии. Корпуса CE имеют всего 4 сварных шва, что повышает прочность конструкции. Корпуса изготавливаются из листовой стали толщиной 1,5 мм с порошковой полиэфирной окраской. Полиуретановый уплотнитель улучшает герметизацию (максимальная степень пыле- и влагозащиты - IP 65 - IP 66). В комплект поставки корпусов входят: быстросъемный фланец, монтажные аксессуары, монтажная плата. По умолчанию шкафы укомплектованы стандартным замком с личинкой под ключ с двойной бородкой, однако замок при необходимости может быть заменен. Сборные металлические шкафы CE соответствуют российским стандартам, они могут устанавливаться в сейсмоопасных зонах и имеют необходимые сертификаты. Аксессуары для внутренней установки применяются при размещении шкаф внутри помещений. Панели используются для установки модульного оборудования в шкафах CE. Панель предназначена для размещения 63 модулей (21х3). Размеры корпуса: 500х500 мм.

Технические характеристики ДКС R5TM55 Модульная рама для корпусов CE ВхШ 500x500 мм, 63 (3x21) модуля (при замене корпуса CE на ST/STE замена на код R5STMF55 + 3 шт. R5ISP515)

Ширина, мм    500 Высота, мм    500 Количество DIN-реек    3 Количество модулей (модульных расстояний) на одну DIN-рейку    21 Монтажная плата    Нет С клеммой N-PE    Нет С монтажной платой/панелью    Нет Тип крышки (наружной)    С вырезом/прорезями С крышкой    Нет Подходит для 19-дюйм. (482,6 мм) монтажа    Нет Тип крышки    С вырезом/прорезями
