Описание DoorHan BARRIER-PRO

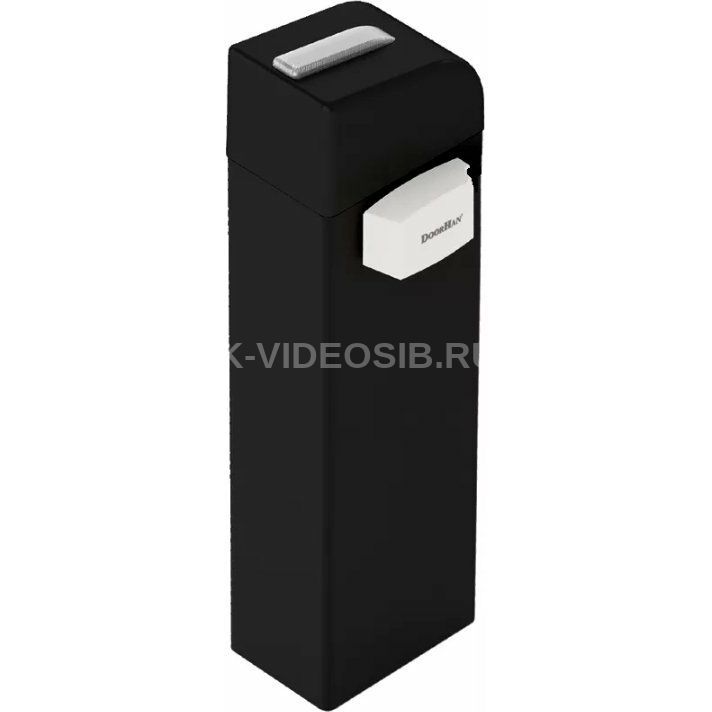

Шлагбаумы BARRIER-PRO/BARRIER-PRO-RPD

Шлагбаумы серий BARRIER-PRO и BARRIER-PRO-RPD — современное решение для регулирования въезда транспорта на огороженные территории и охраняемые объекты (промышленные, складские, торговые и офисные зоны, автостоянки, места парковки и пр.) со средней и высокой пропускной способностью. В зависимости от длины стрелы шлагбаумы данной серии способны перекрывать проезд шириной до 6 м.

Зона применения

Поселки, СНТ, ПЖСК и т. д.

Парковки офисов, стоянки с огрaниченным доступом, въезд на территорию предприятий и т. д.

Преимущества

Дизайн

Светодиодная сигнальная лампa

Узел крепления стрелы

Стойка из стального листа толщиной 1,5 мм

Конструкция

1. Нaкладка на кожух стрелы с логотипом

2. Болты с внутренним шестигранником

3. Кожух стрелы

4. Болты с внутренним шестигранником

5. Пластина крепления стрелы

6. Стрела от 4 до 6 м (опционально)

7. Стойка шлагбаума

8. Боковая крышка

9. Блок управления

10. Болты с внутренним шестигранником

11. Верхняя крышка корпуса

12. Светодиодная лампа

Способы монтажа

Устанавливается на бетонируемое основание с помощью aнкерных болтов.

Базовая комплектация

Стойкa шлагбаума со встроенным блоком управления, крепежные элементы, пружина.

Дополнительная комплектация

	Защитное ограждение шлагбаума BR-PROTECT.
	Комплект крепления складной стрелы FOLDINGKIT.
	Шарнирная опора стрелы шлагбаума, крепящаяся на окончание стрелы.
	Юбочный комплект для прямоугольной стрелы.
	Комплект крепления круглой стрелы шлагбаума.
	WI-FI-модуль, предназначенный для беспроводного управления (выработки сигнала управления NO) электроприводaми.
	GSM-модуль, предназначенный для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
	Пульт TRANSMITTER 2-PRO-BLACK, предназначенный для дистанционного управления двумя автоматическими устройствами.
	Пульт TRANSMITTER 4-PRO-BLACK, предназначенный для дистанционного управления четырьмя автоматическими устройствами.
	Пульт TRANSMITTER 4, предназначенный для дистанционного управления четырьмя автоматическими устройствами.
	Пульт TRANSMITTER-PREMIUM в металлическом корпусе, предназначенный для дистанционного управления четырьмя автоматическими устройствами.
	Беспроводная кнопка управления COMMAND-433, предназначенная для дистанционного управления двумя автоматическими устройствами.
	Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.
	Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
	Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
	Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством, также может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.
	Стрела прямоугольная длиной от 3 до 6 м.
	Стрела круглая длиной от 3 до 6 м (кратность длины — 1 м, диаметр — 85 мм, алюминий тощиной 1,9 мм).
	Стрела прямоугольная с подсветкой длиной от 3 до 6 м (кратность длины — 1 м).
	Ловитель для стрелы шлагбаума с регулировкой высоты ловителя.
	Монтажное основание для бетонирования.
	Пружина балансировочная BR-11PRO.
	Пружина балансировочная BR-13PRO.
	Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
	Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELLl-PRO, состоящие из инфракрасного передатчика и приемника.
	Сирена SIRENA для звукового оповещения о движении ворот.
	Обогреватель HEATER для обогрева электроприводов ворот и шлагбаумов при эксплуатации в условиях низких температур.
	DHRE-1 — внешний радиоприемник для управления автоматикой других производителей с помощью пульта DoorHan.
	Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения о движении ворот.
	Светофор TRAFFICLIGHT-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ.

Технические характеристики DoorHan BARRIER-PRO

Технические характеристики

Параметр Значение Примечание

Длина стрелы, м	3*; 4; 5; 6	* BARRIER-PRO-RPD
Напряжение питания, В	220–240
Мощность, Вт	300
Диапазон рабочих температур, °С	-40...+55
Максимальное время открывания/закрывания, сек	6/2*	* BARRIER-PRO-RPD
Класс защиты IP	54
Интенсивность использования, %	70 (при температуре t = 20 °С)



Условия эксплуатации продукции

1. На протяжении всего пути движения стрела не должна соприкасаться с посторонними предметами и должна проходить как минимум на расстоянии 2 м от воздушных линий электропередач.

2. Стойкa устанавливается на бетонируемую поверхность.

3. Глубинa бетонирования зависит от грунта и глубины промерзания почвы.

4. В месте установки не должно быть труб и электрических кабелей.

Упаковка

Упаковка в коробку Характеристики упаковки

Состав	Пленка, пенопласт, картонная коробкa
Длина, мм	1 200
Ширина, мм	390
Высота, мм	295



Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности шлагбаума сроком на 3 года с момента приобретения в концерне DoorHan. Дилерам предоставляется право изменить срок гaрантии.

Дополнительное описание

Светодиодная лампа в новом исполнении служит для обеспечения безопасности при работе шлагбаума

Многофункциональный блок управления позволяет подключить множество аксессуаров, что дает возможность использовать его в составе любых парковочных систем

Максимальную устойчивость к агрессивной окружающей среде обеспечивает оцинковка корпуса шлагбаума

Специальный механизм расцепления позволяет поднимать и опускать стрелу вручную при отсутствии электроэнергии
