Описание ELTIS CRT-71

ELTIS CRT-71 - блок электронного ключевого устройства с встроенным считывателем Touch Memory (ТМ) типа DS1996. Блок электронного ключевого устройства предназначен для обеспечения санкционированного доступа. Устройство обеспечивает выключение электромагнитного замка при совпадении кода предъявляемого ключа с кодом, записанным в памяти. Светодиодные индикаторы срабатывания устройства. Выводы для подключения дополнительного считывателя (для работы с ключами RF стандартов EM-Marine и Mifare). Металлический корпус. Фальшпанель — полированная нержавеющая сталь. Заглушки крепежных отверстий. Программирование с помощью мастер-ключа. Поддерживает перенос данных конфигурационных файлов из памяти в АРМ «ЭЛТИС Сервис» с использованием DS1996. В комплект поставки устройства входят:

1. БЭКУ CRT-71 - 1шт.
2. Мастер-ключ KZ2 - 1шт.
3. Комплект крепления КМ19 - 1шт.
4. Комплект КМ22 - 1шт.
5. Паспорт - 1шт.
6. Коробка упаковочная - 1шт.

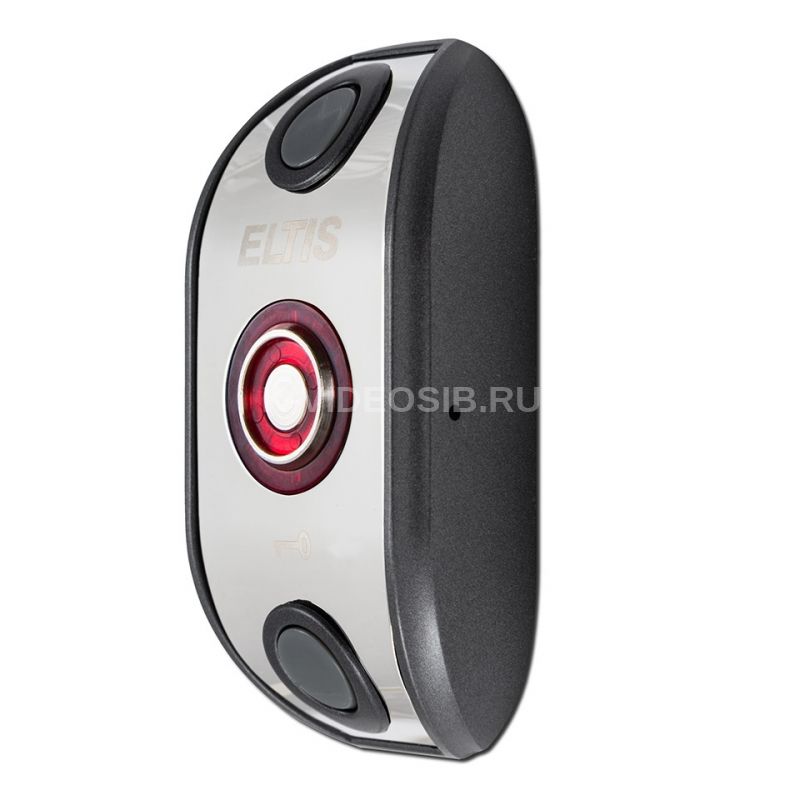

Внешний вид блока электронного ключевого устройства CRT-71. Схема подключения CRT-71 к замку без платы управления и кнопке выхода B-22(В-24). Схема подключения CRT-71 к замку с платой управления и считывателю ST-1. Схема подключения CRT-71 к блоку питания PS2-CDKV3, замку без платы управления и кнопке выхода B-21 (В-23). Блок схема программирования CRT-71.

Технические характеристики ELTIS CRT-71

• Количество ключей, записываемых в память: 1785
• Ток коммутации выхода OUT, не более, mА: 50
• Максимальная длина линии связи с внешним считывателем, м: 10
• Напряжение питания постоянное, В: +9…25
• Ток потребления, не более, мА: 120
• Габаритные размеры (ширина х высота х глубина), мм, не более: 46х92х22
• Масса, кг, не более: 0,12
• Условия эксплуатации: - температура окружающего. воздуха от -40 до +40°С - относительная влажность воздуха до 98% при 20°С
