Описание ELTIS DP303-FDC16

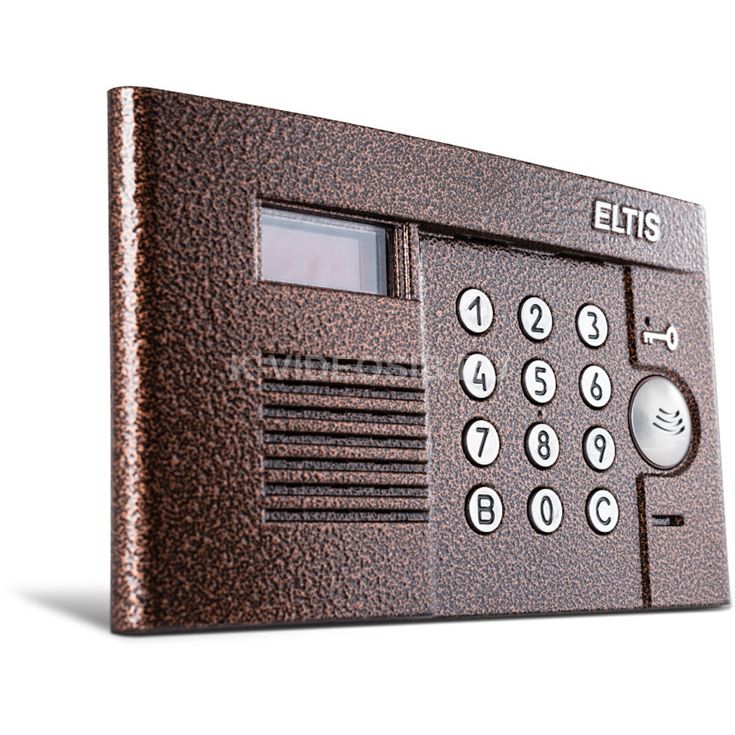

Блок вызова DP303-FDС16

До 300 абонентов. Возможность построения систем с несколькими входами в один подъезд и калитками/шлагбаумами для придомовой территории. Программирование до 2100 ключей — бесконтактных брелоков с защитой от копирования.

Встроенная малозаметная цветная видеокамера, разрешение 650 ТВЛ., высокая чувствительность, режимы день/ночь, компенсация задней засветки. Развязка питания видеокамеры и аудиотракта для снижения помех и возможности подключения к видеорегистраторам.

Вандалозащищенный врезной корпус, горизонтальное исполнение. Защита динамика и микрофона. Ударопрочный яркий индикатор номера вызываемой квартиры. Клавиатура с защитой от продавливания, подсветка в темное время суток. Защита от статического электричества и шокеров. Повышенная устойчивость к неблагоприятным климатическим условиям.

Хранение секретных ключей, защищающих брелоки от копирования, на физическом носителе (карте объекта) исключает распространение информации среди сотрудников обслуживающей организации и несанкционированную продажу ключей пользователям. В дополнение к возможности программирования брелоков с клавиатуры блока вызова поддерживается режим автодобавления ключей, что позволяет выстаивать технологию продажи брелоков пользователям в офисе обслуживающей организации без выезда на объекты для программирования.

Oбновление программного обеспечения домофона без демонтажа. Заводская настройка аудиотракта. Регулировки громкости служебных сигналов. Многоуровневая защита от несанкционированного доступа с изменяемыми паролями, для защиты от несанкционированного перехвата обслуживания домофона конкурирующей организацией.

Схема подключения ELTIS DP303 c блоком питания PS2-C2

Схема подключения ELTIS DP303 c блоком питания PS2-DKV3

Технические характеристики ELTIS DP303-FDC16

• Тип кабеля связи с коммутатором: Трехпроводный*
• Максимальное количество абонентов: 300**
• Максимально допустимый номер квартиры: 1999
• Количество цифр в общем коде: 4
• Количество цифр в индивидуальном коде: 4
• Допустимое число попыток подбора кода или пароля: 3
• Максимальное количество электронных ключей, записываемых в память БВ: 2100
• Количество комбинаций электронного ключа: 2**24
• Время, отведенное на ввод одной цифры номера квартиры, сек., не более: 5
• Время формирования сигнала вызова, сек., не более: 60
• Время, отведенное на ответ посетителю, сек., не более: 90
• Время срабатывания электромагнитного замка, сек., не более: 1…9
• Время ожидания освобождения канала связи, сек, не более: 30
• Ток управления электромагнитным замком (контакты C, NC(NO)), не более, А: 3
• Максимальная мощность потребления (без электромагнитного замка), Вт: 7
• Максимально допустимое сопротивление линии связи, Ом: 30
• Напряжение питания видеокамеры, В: 12 ± 10%
• Максимальный ток потребления видеокамеры, мА: 150
• Напряжение питания блока вызова, В: ~13...15, (+16…21)
• Габаритные размеры, мм, не более: 124х209х39
• Масса, кг, не более: 0.8

* Тип прокладки кабелей связи между коммутатором и пультами абонентскими — координатно-матричный. ** При использовании коммутаторов КМ100-7.3. Для КМ100-7.2 максимальное количество абонентов равно 200, для КМ100-7.1 максимальное количество абонентов равно 100.

Блок вызова соответствует климатическому исполнению УХЛ1.1 по ГОСТ15150-69:

• температура окружающей среды (-40...+40)°С;
• относительная влажность до 98% при 25°С 6 мес. в году;
• атмосферное давление (650...800) мм. рт. ст.
