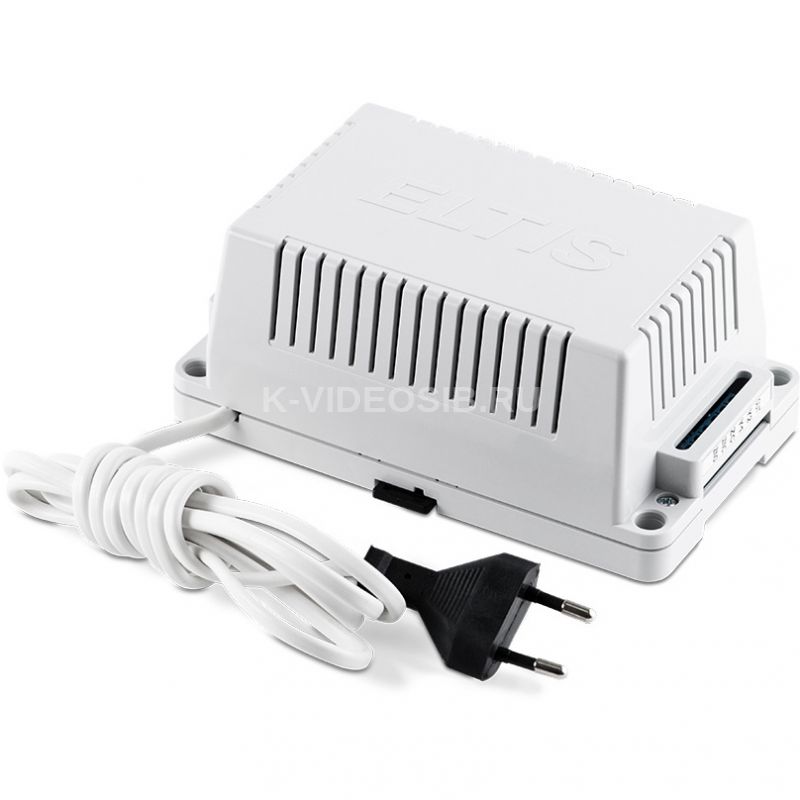

Описание ELTIS PS2-DSV3

Блок питания ELTIS PS2-DSV3 (глубокая модернизация популярного блока питания ELTIS PS2-DKV3). В данном блоке питания были учтены пожелания потребителей по улучшению надежности работы, стабильности параметров питания, удобству коммутации и эксплуатации.

Особенности:

Релейное управление электромагнитным замком.

Три стабилизированных, гальванически развязанных контура питания:

• +12В (+/–) 5%, 0,6А - питание видеоустройств (видеокамеры, видеоразветвители, видеокоммутаторы) и пр. устройств с питанием 12В;
• +18В (+/–) 5% , 0,5А – питание блоков вызова домофонов, контроллеров СКУД и пр.;
• +13В; +13S (+/– 5%), 0,6А – питание и управление электромагнитным замком.

Защита от импульсных помех по цепи питания, защита от перегрузок и коротких замыканий с автоматическим отключением и восстановлением работы. Встроенный контур размагничивания замков.

Клеммные колодки для коммутации, шнур с вилкой в комплекте, возможность отсоединения вилки без потери гарантии (при установке в шкафы). Отверстия для крепления и зажим для монтажа на DIN-рейку. Не поддерживающий горение пластиковый корпус.

Широкий диапазон входных напряжений 110В-240В позволяет применять блок питания в условиях временных схем подключения новостроек, или старого жилого фонда с большими колебаниями напряжения в сети 220В в летний или зимний период времени.

Назначение выводов

Технические характеристики ELTIS PS2-DSV3

• Выходные напряжения при работе от сети переменного тока промышленной частоты 50/60 Гц и номинальных напряжениях в диапазоне 100…240В (±10%)::
• Между выходами «+18», «-18», при токе нагрузки 0-0,5А: 18,0В(±5%)
• Между выходами «+13», «-13», при токе нагрузки 0-0.6А: 13В(±5%)
• Между выходами «+12», «-12», при токе нагрузки 0-0.6А: 12В(±5%)
• Габаритные размеры, мм, не более: 150х95х65
• Масса, кг, не более: 0,3
• Диапазон рабочих температур: (-10…+40)°С
• Относительная влажность не более: 90%
