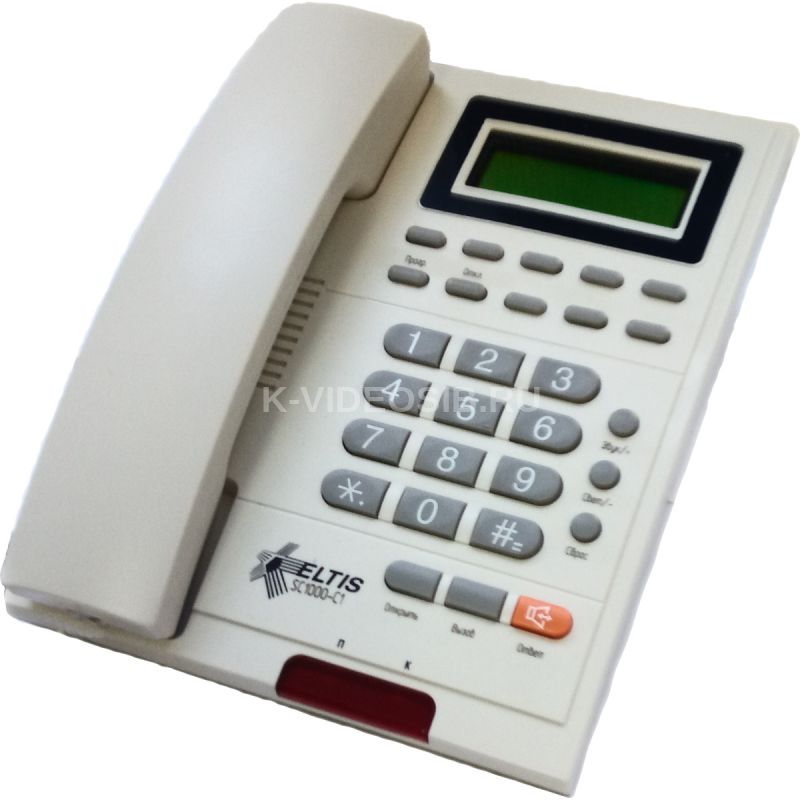

Описание ELTIS SC1000-C1

Пульт диспетчера SC1000-С1 предназначен для работы в составе системы двусторонней связи с управлением аварийными сигнальными устройствами ELTIS 1000 и обеспечивает:

• прием вызова от блока вызова этажного с организацией с ним дуплексной связи, вызов этажного блока вызова диспетчером;
• управление аварийными сигнальными устройствами, подключенными к этажным блокам вызова;
• управление электромагнитным замком, контроль геркона двери.
• установление конфигурации, режимов работы, контроль работоспособности системы в соответствии с заданной конфигурацией.



  Назначение выводов разъема XS1

  Конт	Цепь	Функциональное назначение
  1	A	RS-485
  2	B	RS485
  3	GND	Общий
  4	IN1+	Вход разговорной линии +
  5	IN -	Вход разговорной линии -
  6	GND	Общий
  7	OUT1+	Выход разговорной линии +
  8	OUT -	Выход разговорной линии -



  Комплектность:

  1. Пульт диспетчера SC1000 -С1 - 1 шт.
  2. Коробка упаковочная - 1 шт.
  3. Адаптер питания 12В - 1 шт.
  4. Паспорт - 1 шт.

Технические характеристики ELTIS SC1000-C1

• Максимальное количество коммутаторов стояка, шт: 12
• Максимальное количество подключаемых коммутаторов этажных UD-F1, блоков вызова DP-UD8, шт: 384
• Длительность сигнала вызова, сек, не более: 60
• Длительность разговора абонентом, сек, не более: 90
• Напряжение питания от адаптера, В: +11…+13
• Максимальный ток потребления, мА: 350
• Габаритные размеры, мм, не более: 156х210х76
• Масса, кг: 0.63
