Описание Falcon Eye FE-ipanel 3 ID black

Вызывная панель Falcon Eye FE-ipanel 3 ID сочетает в себе современный дизайн и широкий функционал: встроенный считыватель Mifare, видеомодуль с разрешением 800 ТВЛ и углом обзора 110°, белая подсветка (ИК, для версии панели до 2021 года). Работа с контроллером по Wiegand 26. В панели есть как, НО, так и НЗ контакты реле, что позволит подключить электромагнитный замок без дополнительного контроллера. Панель может работать при температурах от -30° до +60° и имеет класс защиты IP66. Особенности:

Автономная работа или работа с контроллером по Wiegand 26

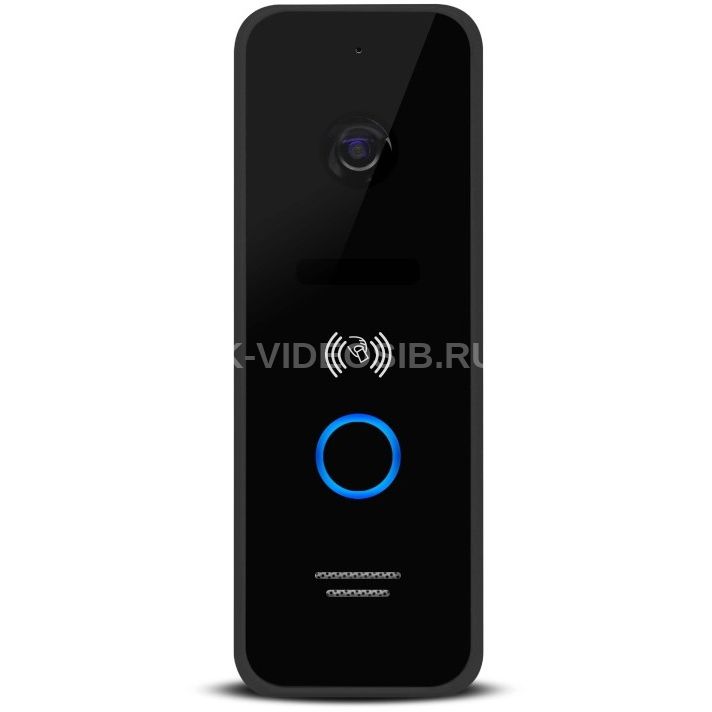

Внешний вид
1. Микрофон
2. Видеокамера
3. Подсветка
4. Кнопка вызова
5. Динамик

Схема подключения Автономная работа с электромеханическим замком Примечание: диоды в комплект поставки не входят. Для включения автономного режима необходимо соединить WG0 и WG1, серый и черный провод. В автономном режиме максимально возможное количество карт доступа - 20 шт. Автономная работа с электромагнитным замком Схема установки вызывной панели

Накладная установка (на стену)
1. Просверлите отверстие в стене на нужной высоте.
2. Открутите фиксирующий винт в нижней части панели и снимите ее с кронштейна.
3. Закрепите кронштейн на стене с помощью шурупов.
4. Проведите кабели через стену и кронштейн, подключите вызывную панель согласно схеме.
5. Установите панель на кронштейн и закрепите ее фиксирующим винтом в нижней части.

Накладная установка на угловой кронштейн (поворот 30 град.)
1. Просверлите отверстие в стене на нужной высоте.
2. Закрепите угловой кронштейн на стене с помощью шурупов.
3. Открутите фиксирующий винт в нижней части панели и снимите ее с плоского кронштейна.
4. Установите плоский кронштейн на угловой.
5. Проведите кабели через стену и кронштейн, подключите вызывную панель согласно схеме.
6. Установите панель на плоский кронштейн и закрепите ее фиксирующим винтом в нижней части.
