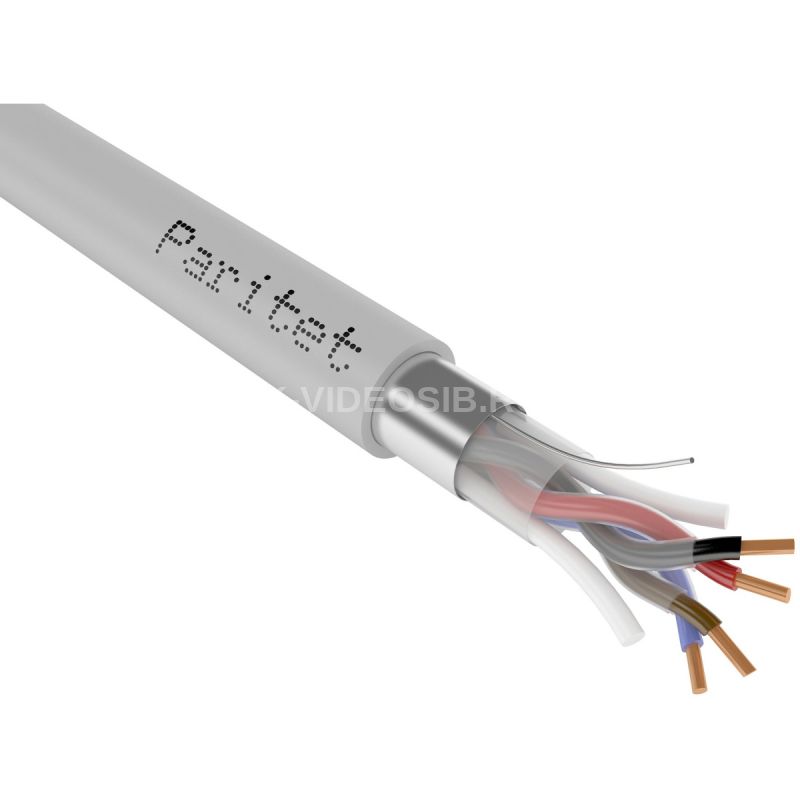

Описание Паритет КИС-РВнг(А)-FRLS 2х2х0,64

Огнестойкий кабель КИС-РВнг(А)-FRLS 2х2х0,64 для интерфейса RS-485

Арт. 102208

Не распространяет горение при групповой прокладке

Низкое дымо- и газовыделение при горении и тлении

Предел стойкости в условиях воздействия пламени не менее 180 минут

Огнестойкий кабель парной скрутки КИС-РВнг(А)-FRLS 2х2х0,64 для интерфейса RS-485 (ModBus, CANbus) имеет 2 пары жил диаметром 0,64 мм в комбинированной изоляции (резиновый и полиолефиновый слои). Круглое сечение для герметичного ввода. Предназначен для групповой внутренней стационарная прокладки, в т.ч. в составе огнестойкой кабельной линии (ОКЛ). Кабель стоек к воздействию повышенного уровня электромагнитных шумов и помех

Назначение:

Для систем безопасности, противопожарной защиты, управления, автоматизации и других систем, сохраняющих работоспособность в течение 180 минут. Для систем распределенного сбора данных, применяющих стандарты RS-485 по ГОСТ Р ИСО 8482-93, EIA RS-485, Profibus. Для групповой прокладки в зданиях или вне помещений при защите от солнца и осадков, в т.ч. в составе огнестойкой кабельной линии (ОКЛ).Напряжение: до 300 В переменного тока частотой до 20 МГц.

Конструкция

Токопроводящая жила – медная однопроволочная

Изоляция - комбинированная (кремнийорганический и полиолефиновый слои)

Сердечник - парная скрутка

Экран – алюмополимерная лента

Контактная жила – медная лужёная однопроволочная

Оболочка - ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением

Требования пожарной безопасности

Класс пожарной опасности поГОСТ 31565-2012- П1б.1.2.2.2

Предел огнестойкости кабелей в условиях воздействия пламени – не менее 180 мин

Кабели не распространяют горение при групповой прокладке

Пониженное дымо- и газовыделение при горении и тлении кабеля

Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м3

Технические характеристики Паритет КИС-РВнг(А)-FRLS 2х2х0,64

Конструктивные параметры

• Количество жил: 4
• Диаметр жилы, мм: 0.64
• Класс жилы по ГОСТ 22483-2012: класс
• Число и диаметр проволок: 1х0,64
• Сечение жилы, мм2: 0.35
• Диаметр по изоляции, мм: 1.95
• Диаметр кабеля, мм: 9,4
• Масса 1 км кабеля*, кг: 96.2
• Объем горючей массы, л/км: 55.7
• Объем 1 км кабеля*, м3: 0.191
• Бухтовка, м: 200
• Тип упаковки: Катушка Б 380

Электрические характеристики кабелей парной скрутки в зависимости от диаметра жил

Параметр 0,50 мм 0,64 мм 0,80 мм 0,97 мм 1,13 мм 1,38 мм 1,78 мм

Электрическое сопротивление токопроводящей жилы постоянному току на длине 1 км, Ом	95	58	36	24.50	18.10	12.10	7.40
Электрическа ёмкость пары на длине 1 км, при частоте 0,8-1 кГц, нФ, не более	55	55	55	55	55	65	79
Волновое сопротивление, Ом	120	120	120	120	120	100	80

Коэффициент затухания (Attenuation), дБ/100м, не более

Частота 0,50 мм 0,64 мм 0,80 мм 0,97 мм 1,13 мм 1,38 мм 1,78 мм

1 МГц	2.22	1.74	1.40	1.18	1.05	1.02	0.98
1,5 МГЦ	2.60	2.06	1.65	1.40	1.24	1.20	1.14
2 МГЦ	2.97	2.34	1.89	1.61	1.43	1.38	1.32
3 МГЦ	3.50	2.77	2.26	1.92	1.72	1.65	1.57
6 МГЦ	4.69	3.77	3.08	2.65	2.38	2.29	2.18
10 МГЦ	5.94	4.80	4	3.42	3.11	3	2.85
20 МГЦ	8.36	6.85	5.73	5	4.56	4.40	4.20

Переходное затухание на ближнем конце (NEXT) между двумя любыми парами в зависимости от частоты

Параметр 1 МГЦ 1,5 МГЦ 2 МГЦ 3 МГЦ 6 МГЦ 10 МГЦ 20 МГЦ

Переходное затухание NEXT, дБ/100м, не менее	65.30	62.66	60.78	58.14	53.63	50.30	45.78

Относительная скорость распространения сигнала любой пары не менее 55% в диапазоне частот 1-20 МГц Электрическое сопротивление изоляции постоянному токуна длине 1 км не менее 500 МОм Омическая асимметрия жил в парах на длине 1 км не более 3% Все значения приведены с пересчетом на температуру 20°С

Условия эксплуатации

• Климатическое исполнение поГОСТ 15150-69– УХЛ категории размещения 2-4.
• Минимальная рабочая температура – -50°С.
• Максимальная рабочая температура – 70°С.
• Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
• Срок службы кабеля – 40 лет

Условия монтажа

• Минимальный радиус изгиба – 10 наружных диаметров кабеля.
• Минимальная температура прокладки – -15°С.

Цветовая маркировка изолированных жил

Число пар в кабеле Цвет изоляции

1 пара	Чёрный (серый), красный
2 пары	Те же, плюс коричневый и синий
3 пары	Те же, плюс красный и белый
4 пары	Те же, плюс синий и белый
