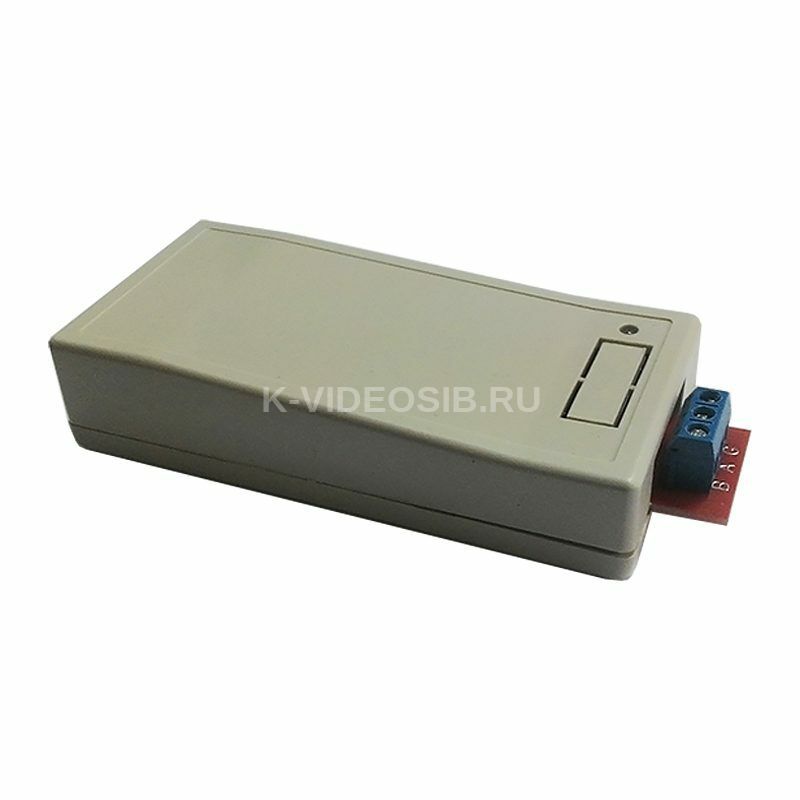

Описание Gate-USB/485

Преобразователь Gate-USB/485 предназначен для подключения к персональному компьютеру устройств, имеющих интерфейс RS-485.

Подключение изделия: Преобразователь подключается к линии связи в соответствии со спецификацией интерфейса RS485. Прием и передача информации происходит по одной и той же линии (витой паре). Ограничение по максимальной длине линии связи 1200 метров. Для согласования линии в устройстве уже установлен оконечный резистор (терминатор) 120 Ом. Схема подключения изображена на рисунке.

В линии допускается только последовательный способ подключения устройств «от одного к другому». При наличии ветвлений часть устройств в линии может не работать из-за несогласованности линии. Конечное устройство в линии дополняется резистором «терминатором» .

Технические характеристики Gate-USB/485

• Подключение и питание конвертера по USB. Средний потребляемый ток - 100 мА

• Гальваническая развязка между линией RS485 и внутренней схемой конвертера - до 5000 вольт.
• Нагрузочная способность изделия 1/4 стандартной, что позволяет подключить в линию до 128 устройств с такой же нагрузочной способностью.
• Виртуальный COM порт.
• Автоматическое определение скорости приема/передачи.
• Автоматическое определение направления передачи.
• Индикация: питание - красный на плате, сдвоенный индикатор: передача в линию – TX (красный), приема - RX (зеленый).
• Изделие не нуждается в каком-либо конфигурировании.
