Описание Giraffe GF-PSP1000

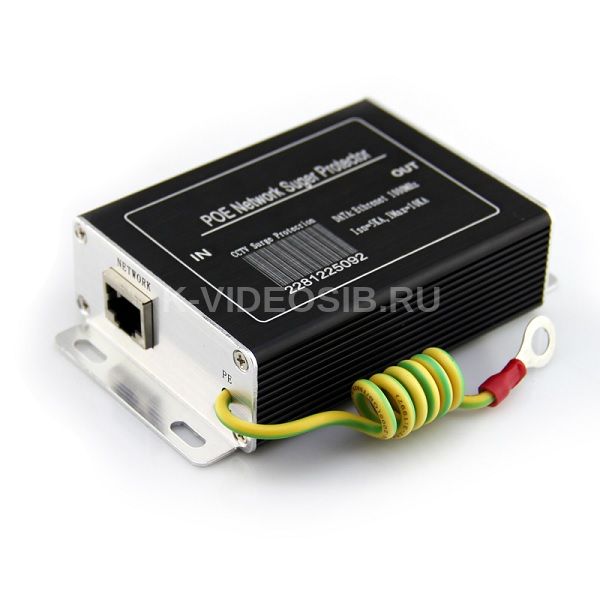

Giraffe GF-PSP1000 - устройство защиты линий Ethernet c POE GF-PSP1000 предназначено для защиты протяженных симметричных и несимметричных линий передачи цифрового сигнала, а также цепей питания, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовой разряд и т.п.). УЗЛ предназначено для работы в составе охранных телевизионных систем по ГОСТ Р 51558-2014.

Подключение соединительных кабелей осуществляется через разъемы RJ45. В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления. Устройство оснащено защитой от перенапряжения (электростатического пробоя) 18 кВ (Surge Protection system). Изделие поддерживает работу с оборудованием PSE всех типов (End-point и Midspan) за счет встроенного двухканального мостового выпрямителя.

Линия питания имеет защиту от «переполюсовки» и превышения питающего напряжения. Конструктивное исполнение Изделия имеет степень защиты корпуса IP40 по ГОСТ 14254-2015, что позволяет использовать его для установки исключительно в периодически отапливаемых помещениях. Электромагнитная совместимость изделия отвечает требованиям ГОСТ Р 50009-2000.

Технические характеристики Giraffe GF-PSP1000

• Разъемы Вход/ Выход RJ45, 1x10/100/1000Mbps;

• Напряжение питания постоянного тока, В: 48 ± 10%
• Выходная мощность, Вт, 15,4
• Защищаемые контакты: 1/2/3/6; 4/5/7/8
• Номинальный ток разряда (8/20 мкс), кА 5
• Максимальный ток разряда (8/20 мкс), кА 10
• Вносимое затухание, dB ≤0.5
• Время срабатывания, нс ≤ 1
• Диапазон рабочих температур, °С от минус 20 до плюс 55
• Диапазон температур хранения, °С от минус 40 до плюс 85
• Исполнение корпуса Алюминий
• Масса изделия, кг, не более 0,2
• Габариты, мм 110х65х28.
