Описание Hyperline 110C-C-4P

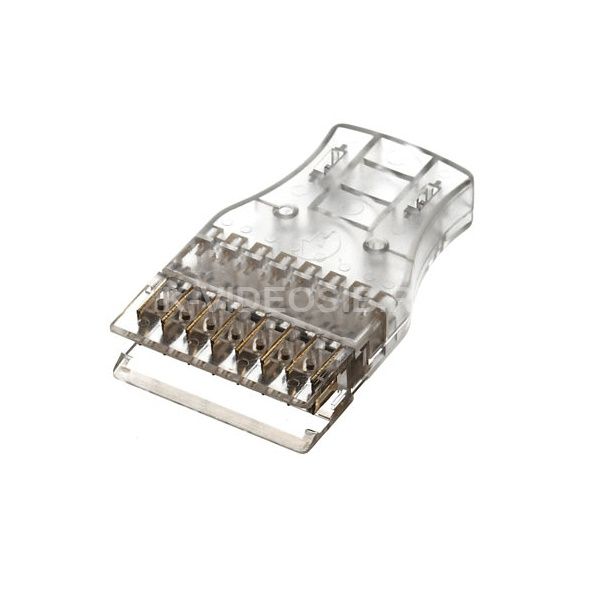

Hyperline 110C-C-4P - 4-парный коннектор 110 типа. Как монтировать коннектор Hyperline 110 типа

1. Подготовьте коннектор 110 типа (в данном случае монтаж осуществлялся на примере 4-парного коннектора категории 5е) и инструменты, необходимые для монтажа. Для монтажа вам понадобятся: устройство для зачистки и обрезки витой пары Hyperline HT-501, кусачки, 4-парный кабель UTP, категория 5e, многожильный.
2. Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. Для этого инструментом надо сделать один полный оборот вокруг кабеля и снять подрезанную часть изоляции. В данном случае зачистка кабеля проводилась устройством для зачистки и обрезки витой пары Hyperline HT-501.
3. Зафиксируйте кабель в прозрачной крышке коннектора, ориентируясь по стрелке.
4. Разложите пары в каналах коннектора в соответствии с цветовой маркировкой, нанесенной на модуль 110 типа (в 4-парном кабеле белые проводники нумеруются первыми): белый-коричневый/коричневый, белый-зеленый/зеленый, белый-оранжевый/оранжевый, белый-голубой/голубой, слева направо, при ориентации крышки коннектора от себя.
5. Обрежьте кусачками концы проводников, выступающие за пределы каналов.
6. Проводники расположены в соответствии с цветовой схемой разводки и обрезаны.
7. Совместив пазы и слегка надавив, присоедините прозрачную крышку с разложенными проводниками к корпусу коннектора. Крышка присоединяется простым защелкиванием. При этом, расположенные на корпусе коннектора ножи прорезают изоляцию проводников, осуществляя IDC контакт (IDC - Insulation Displacement Connection - контакт со смещением изоляции).
8. Готовый модульный шнур (патч-корд) с коннектором 110 типа.

   Технические характеристики Hyperline 110C-C-4P

   • Тип соединителя: разъем, тип 110
   • Категория (TIA/EIA): 5e
   • Количество пар: 4 Материалы
   • Материал контактов: фосфористая бронза с напылением золотом
   • Материал крышки: прозрачный поликарбонат (PC)
   • Материал корпуса: АБС-пластик Эксплуатационные характеристики
   • Количество циклов коммутации (мин.): 750
