Описание Hyperline FO-MB-IN-503-12-LSZH-AQ

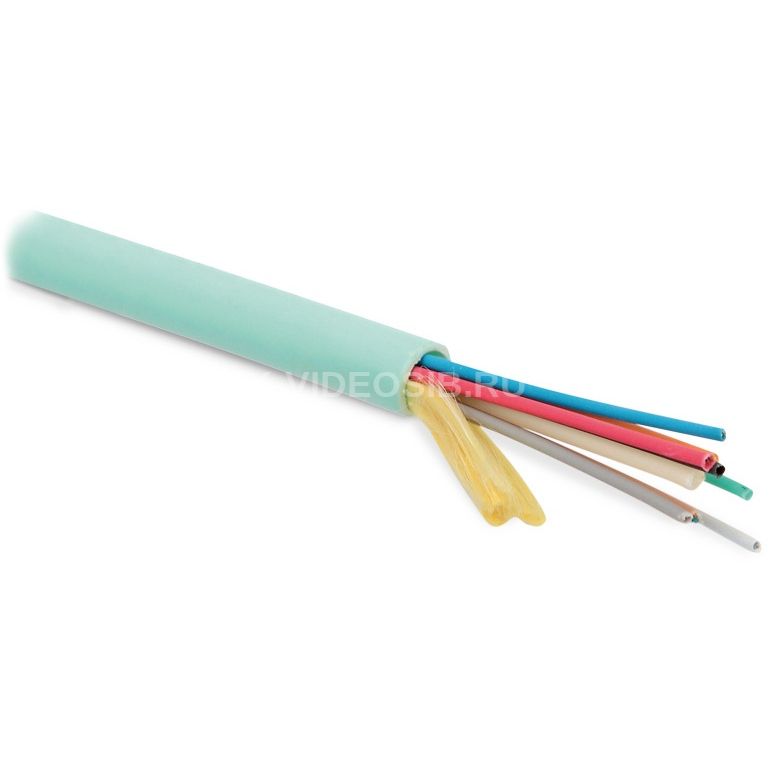

Hyperline FO-MB-IN-503-12-LSZH-AQ - кабель волоконно-оптический 50/125(OM3) многомодовый, 12 волокон, безгелевые микротрубки 0.9 мм (micro bundle), предназначен для внутренней прокладки. Оболочка LSZH IEC 60332-3. Рабочая температура от –30°C до +70°C. Цвет оболочки аква. Кабель со свободной укладкой волокон в безгелевых (dry design) микротрубках. Содержит 4, 6, 8 или 12 микротрубок по 2, 4, 6 или 12 оптических волокон в первичном акриловом покрытии 250 мкм. В кабеле используется либо типовое оптическое волокно (одномодовое или многомодовое), либо одномодовое волокно SMF-28® Ultra (G652.D) с минимальными потерями на изгибах малого радиуса. Максимальная емкость кабеля 144 волокна. Микротрубки (micro bundle) свободно свиты вокруг центрального диэлектрического силового элемента. Конструкция усилена упрочняющими арамидными нитями. Внешняя оболочка соответствует требованиям для прокладки в стояках, выполнена из малодымного безгалогенного компаунда, не распространяющего горение (LSZH). Применение Внутри помещений. Применяется для магистральных линий и распределения сигналов (split out) в сетях ЦОД, СКС и FTTx «оптика до абонента». Используется в сетях абонентского доступа в качестве распределительного кабеля с подключением методом сварки к промежуточным терминирующим элементам и пигтейлам. Благодаря технологии микротрубок, центральному силовому элементу и упрочняющим арамидным нитям кабель чрезвычайно прочен, но при этом также гибок и компактен. Пригоден для прокладки в стояках, шахтах и кабельных каналах.

Соответствует требованиям OFNR (Riser) Оболочка кабеля окрашена в соответствии с типом применяемого волокна: OS1 / 2 – желтый; OM1 / 2 – оранжевый; ОМ3 – бирюзовый (аква); ОМ4 – малиновый (маджента); или по заказу.

Технические характеристики Hyperline FO-MB-IN-503-12-LSZH-AQ

• Тип оптического волокна: MM 50/125 (ОМ3)
• Количество волокон: 12 волокон
• Защитное покрытие волокна: микротрубка из малодымного безгалогенного компаунда (LSZH)
• Упрочняющие элементы: гидроизолирующие упрочняющие арамидные нити (AY)
• Силовой элемент: центральный диэлектрический элемент из стеклопластика (FRP)
• Тип внешней оболочки: LSZH (малодымный безгалогенный компаунд)
• Цвет: аква
• Среда эксплуатации: внутри помещений (indoor)
• Конструкция кабеля (микротрубки х волокна): 6х2
• Диаметр микротрубки: 0.9 мм
• Диаметр центрального силового элемента в оболочке: 1 мм
• Внешний диаметр: 5.4 мм
• Вес 1 км кабеля: 31.4 кг
• Длина кабеля в упаковке: 2000 м
• Температура эксплуатации: -30 °С ... +70 °С
• Температура монтажа: -10 °С ... +50 °С
• Допустимое растягивающее усилие (монтаж): 1320 Н
• Допустимое растягивающее усилие (эксплуатация): 700 Н
• Изгибоустойчивость: 25 циклов
• Минимальный радиус изгиба (монтаж): 106 мм
• Минимальный радиус изгиба (эксплуатация): 53 мм
• Раздавливающее усилие: 250 Н/см
• Ударопрочность: 3 Н*м
• Срок службы: Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет. Фактический срок службы кабелей определяется техническим состоянием кабеля. Срок службы исчисляется с даты изготовления кабеля.
