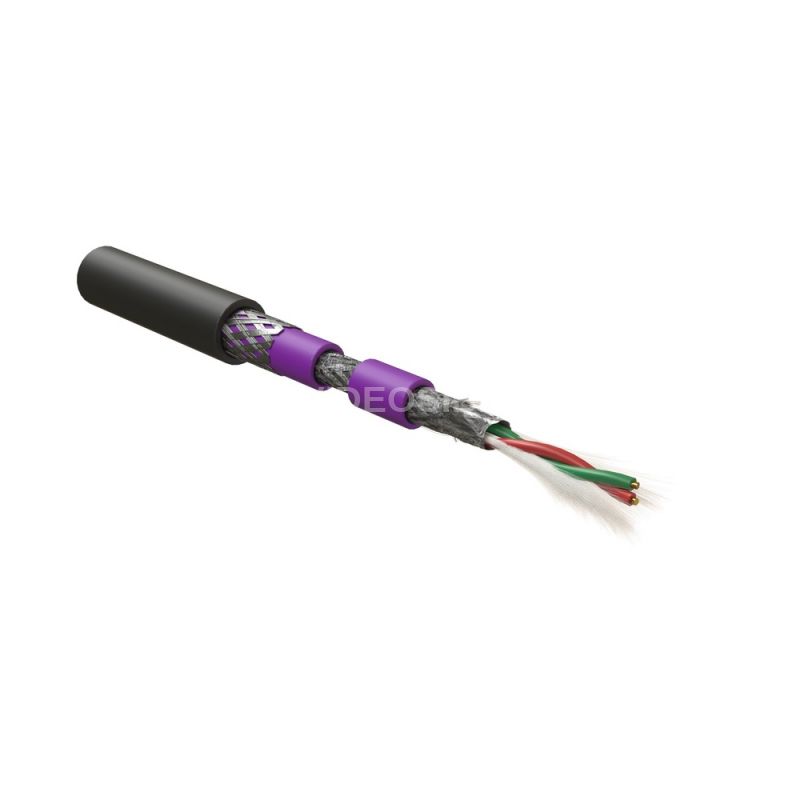

Описание Hyperline PFDP-SF-1x2x22/1-ARM/W-PVC/PE-BK

Описание товара

Hyperline PFDP-SF-1x2x22/1-ARM/W-PVC/PE-BK — специализированный кабель для промышленных сетей передачи данных стандарта PROFIBUS-DP. Предназначен для организации высоконадежных соединений в системах автоматизации производства и управления технологическими процессами.

Основные характеристики:

- Тип кабеля: PROFIBUS-DP, экранированный SF/UTP (экранированная витая пара) - Конструкция экрана: Общий экран, состоящий из оплетки и алюминиевой фольги - Количество пар и жил: 1×2 пары проводников, каждая жила имеет диаметр 22 AWG (примерно 0,65 мм²), количество проволок в каждой жиле — одна (однопроволочная конструкция) - Материал изоляции и оболочки: Внешняя оболочка выполнена из ПВХ/PЕ-композиции, обеспечивающей устойчивость к воздействию агрессивных сред и механических повреждений - Цвет изделия: Черный - Дополнительная защита: Бронирование обеспечивает дополнительную защиту от внешних воздействий - Длина бухты: 500 метров

Применение:

Данный кабель используется преимущественно в промышленной среде для построения шин PROFIBUS-DP. Обеспечивает высокую помехозащищенность и надежность соединения благодаря комбинированному экрану и дополнительной броне, защищающей от механических повреждений и воздействия окружающей среды.

Преимущества:

- Высокая стойкость к электромагнитным наводкам благодаря двойному экрану - Однопроволочная структура жил способствует улучшению механической прочности - Дополнительная броня защищает от повреждения и увеличивает срок службы кабеля - Композитная внешняя изоляция устойчива к химическим веществам и механическим нагрузкам - Универсальность конструкции позволяет применять его в различных условиях эксплуатации

Этот кабель подходит для проектов, связанных с промышленными системами автоматизации и диспетчеризации, обеспечивая стабильную передачу сигналов даже в сложных производственных условиях.

Технические характеристики Hyperline PFDP-SF-1x2x22/1-ARM/W-PVC/PE-BK

Основные характеристики      Тип промышленного интерфейса:    PROFIBus-DP Количество пар:    1 Конструкция кабеля:    SF/UTP Калибр AWG:    22 AWG Цвет:    черный Конструкция проводников:    однопроволочная (solid) Внешний диаметр:    11.4 мм Температура эксплуатации:    -20 °C ... +70 °C Проводник      Количество проводников:    2 Материал проводников:    медь электролитическая отожженная (BC) Номинальный диаметр проводника:    0,65 мм Изоляция проводников:    вспененный полиэтилен (FPE) Диаметр проводника в изоляции:    2.55 мм Предельное отклонение по диаметру проводника в изоляции:    0,10 мм Оболочка      Материал внутренней оболочки:    PVC (поливинилхлорид) Толщина внутренней оболочки:    1.05 мм Диаметр по внутренней оболочке:    7.8 мм Цвет внутренней оболочки:    фиолетовый Цвет внутренней оболочки (RAL):    RAL 4001 Материал внешней оболочки:    PE (полиэтилен) Толщина оболочки:    1.2 мм Цвет RAL:    RAL 9004 Экран      Общий экран:    алюминизированная полиэстерная пленка и оплетка из медных луженых проволок Площадь проволочного покрытия (экрана):    65 % Дополнительные характеристики      Шнуры-наполнители:    2 полипропиленовых шнура Бронирование:    гальванизированная стальная проволока (SWB) Предельное отклонение по внешнему диаметру:    0,5 мм Габариты и вес      Масса 1 км кабеля:    150 кг Длина кабеля в упаковке:    500 м Эксплуатационные характеристики      Температура монтажа:    -20 °C ... +60 °C Упаковка      Высота единичной упаковки:    500 мм Ширина единичной упаковки:    580 мм Глубина единичной упаковки:    580 мм
