Описание Hyperline TAD-BNC-F-2BNC-F

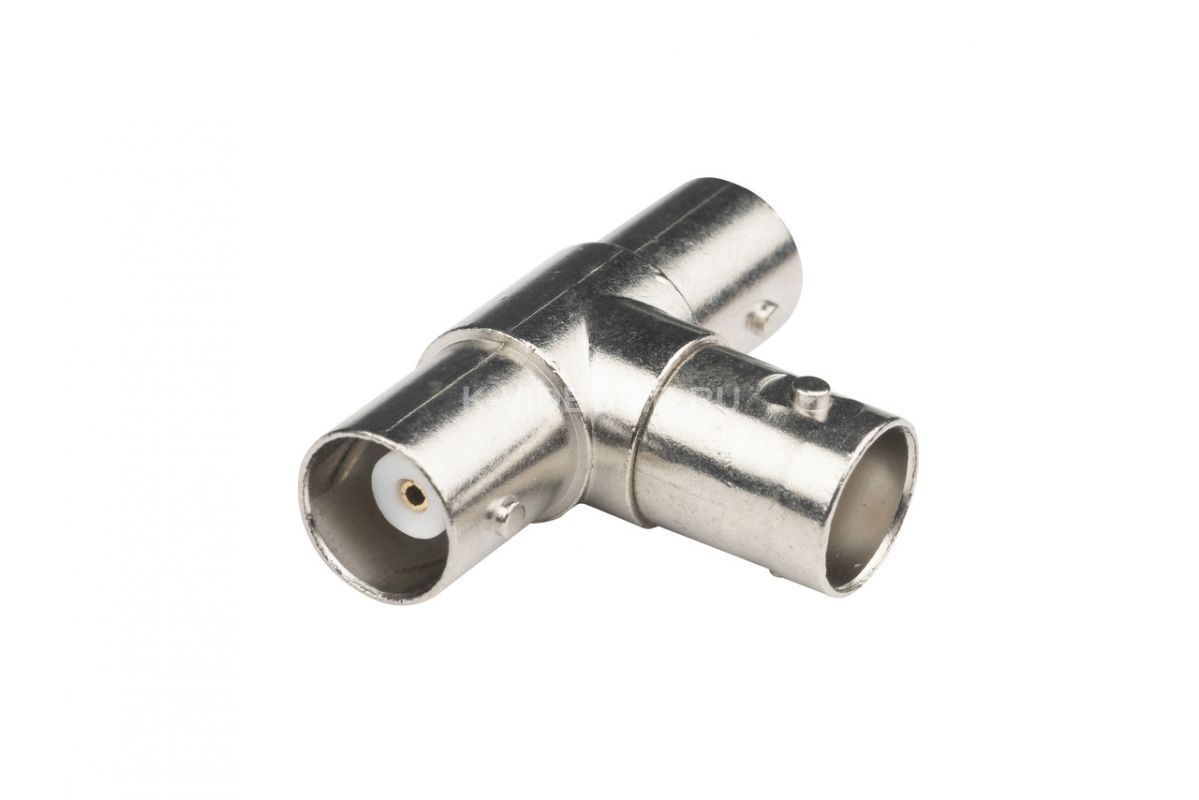

Т-коннектор BNC (мама–мама–мама) предназначен для разветвления коаксиальных ВЧ-сигналов в системах видеонаблюдения, телекоммуникаций и измерительного оборудования. Обеспечивает надежное соединение с использованием байонетного замка, исключающего самопроизвольное размыкание.

Конструкция включает центральный контакт из латуни с золотым напылением (сопротивление — 20 мОм) и низкое сопротивление внешнего контакта (5 мОм), что гарантирует высокую стабильность сигнала. Изолятор выполнен из делрина, корпус — из никелированного цинка, уплотнительные элементы — из PVC и никелированной стали, что обеспечивает устойчивость к механическим и климатическим воздействиям.

Рабочая температура: от –55 °C до +85 °C, относительная влажность — до 95 %. Сопротивление изоляции — не менее 5 МОм, испытательное напряжение — 1000 В (60 Гц, 1 мин). Выдерживает до 500 циклов коммутации, обеспечивая долговечность и надежность в интенсивных режимах эксплуатации.

Технические характеристики Hyperline TAD-BNC-F-2BNC-F

Тип разъема:    Т-коннектор BNC ( мама: мама – мама) Механизм соединения разъемов:    байонетный замок Материал изолятора:    делрин Материал кольцевой прокладки:    никелированная сталь Материал корпуса:    никелированный цинк Материал уплотнительного кольца:    поливинилхлорид (PVC) Материал фиксирующей пружины:    никелированная сталь Материал центрального контакта:    латунь с напылением золота Количество циклов коммутации (мин.):    500 Относительная влажность (макс.):    95 % Температура эксплуатации:    -55 °C ... +85 °C Испытательное напряжение:    1000 В / 60 Гц / 1 мин. Сопротивление внешнего контакта:    5 мОм Сопротивление изоляции (мин.):    5 МОм Сопротивление центрального контакта:    20 мОм Высота единичной упаковки:    2 мм Ширина единичной упаковки:    25 мм Глубина единичной упаковки:    35 мм Вес единичной упаковки:    0.01 кг
