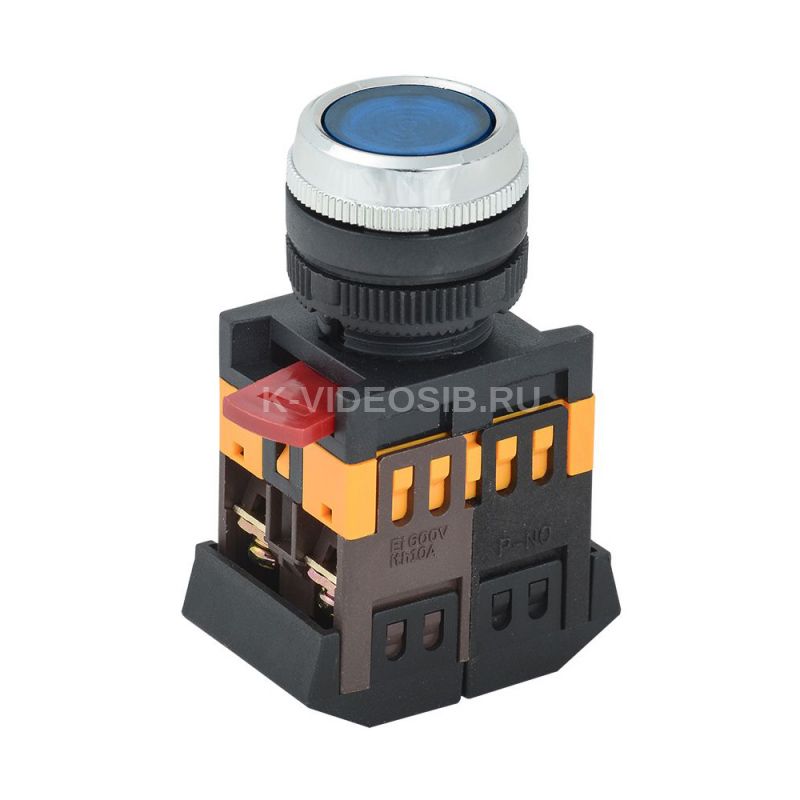

Описание IEK BBT30-ABLFS-K07

Преимущества

• Незначительная стоимость, высокая надежность и простота монтажа.
• Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

Особенности конструкции

Съемная неоновая лампа и съемная светодиодная матрица имеют различные цветовые исполнения. Светодиодная матрица универсальна на напряжение 12 В, 24 В, 36 В, 110 В, 220 В как переменного, так и постоянного тока. Возможна замена неоновой лампы светодиодной матрицей.

Модернизированная конструкция нажимного элемента, исключающая самопроизвольное выпадание.

Индикаторы на 12 В, 24 В, 36 В, 110 В функционируют как на постоянном токе, так и на переменном.

Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.

Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнительными кольцами.

Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.

Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.

Использование разнообразных цветовых вариантов съемных светофильтров позволяет наиболее эффективно компоновать щиты и панели.

Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком.

Наличие сменных замыкающих (1з) и размыкающих (1р) дополнительных контактов.

Наличие уплотнительных резиновых колец, обеспечивающих защиту от попадания внутрь механизма инородных предметов.

Надежная и удобная система крепежа изделия к монтажной панели.

Возможность быстрой замены источника освещения за счет использования светодиодных матриц с цоколем BA9s.



Технические характеристики IEK BBT30-ABLFS-K07

Диаметр отверстия, мм    22 С возвратной пружиной    Да С сигнальной лампой - индикатором    Да Цвет кнопки    Синий/голубой Тип кнопки    Плоская (-ий) Тип лампы    Неоновая лампа Тип напряжения    Перемен./постоян. (AC/DC) Функция переключения с фиксацией    Нет Степень защиты - IP    IP40 Количество переключающих контактов    0 Кол-во норм разомкнутых - НО контактов    1 Ширина по количеству модульных расстояний    - Количество управляющих элементов    1 Количество нормально закрытых контактов    1 Тип подключения    Винтовое соединение Напряжение питания лампы, В    230 Номин раб напряжение, В    48/120/230/400/660 Высота проёма под измерительный прибор, мм    - Количество нормально открытых контактов    1 С возможностью подсветки    Да Ширина открытия, мм    - Количество переключающих контактов    0 Конструкция линзы    Нет Номин ток, А    0,6 ... 10 Кол-во нормально замкнутых - НЗ контактов    1
