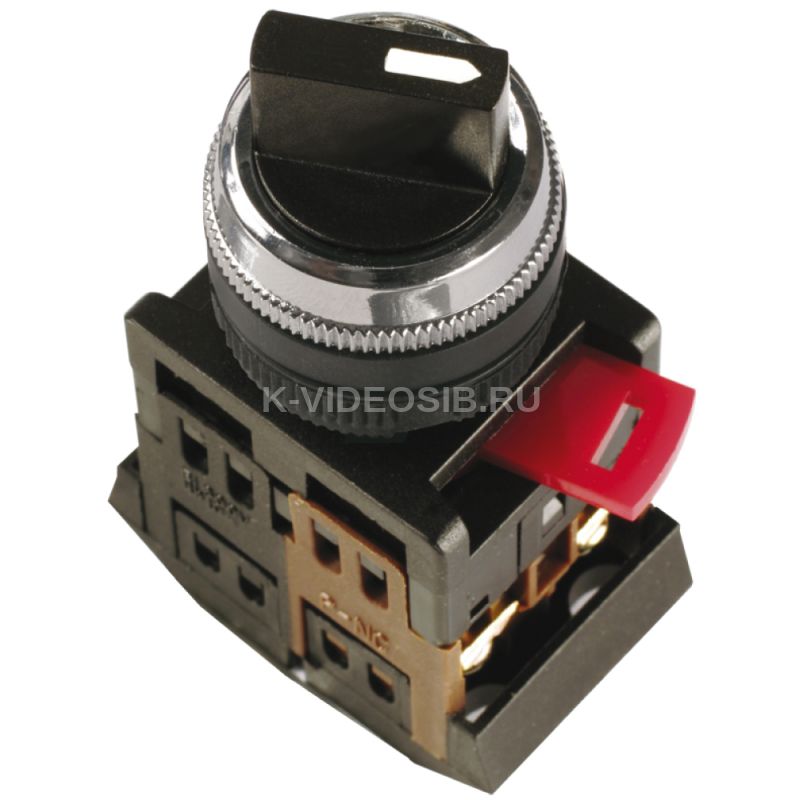

Описание IEK BSW10-AC-2-K02

Переключатель IEK BSW10-AC-2-K02 предназначен для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Изделие состоит из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

Особенности конструкции

Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.

Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнительными кольцами.

Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.

Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.

Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком.

Наличие сменных замыкающих (1з) и размыкающих (1р) дополнительных контактов.

Наличие уплотнительных резиновых колец, обеспечивающих защиту от попадания внутрь механизма инородных предметов.

Надежная и удобная система крепежа изделия к монтажной панели.

Возможность быстрой замены источника освещения за счет использования светодиодных матриц с цоколем BA9s.

Технические характеристики IEK BSW10-AC-2-K02

Обозначение положений    IEK_V0000156 Количество полюсов    1 Номин тепловой ток Ith, А    10 Тип элемента управления    Короткая поворотная ручка (узкий хват) Кол-во вспомогат норм разомкнутых-НО конт    1 Кол-во вспомогат норм замкнутых-НЗ конт    1 С нейтральной позицией - ОТКЛ    Да Класс защиты от поражения электрическим током    EV000583 Номинальная способность к присоединению, мм²    2х2,5 Степень защиты - IP сторона контактов    EV006404 Подходит для монтажа на передней стенке    Нет Конструкция прибора    Встраиваемое устройство Тип выключателя    Переключатель ВКЛ/ОТКЛ Кол-во позиций переключения    2 Температура эксплуатации, °C    -10...40 Номин напряжение изоляции Ui, В    660 Функции переключателя    Многоступенчатый переключатель Макс допустимое раб напряжение Ue AC, В    660 Ширина, мм    30.0 Электр износостойкость, млн циклов    0,3 Тип ручки - доп устройства    IEK_V0000167 Степень защиты - IP передняя сторона    IP40 Подходит для установки в распредел платы    Да Подходит для напольного монтажа    Нет Номин рабочий ток Ie при AC-15 230 В, А    7,5 Подходит для промежуточного монтажа    Да Номин раб напряжение DC контактов, В    24; 48; 110; 220; 440 Диаметр отверстия, мм    22.0 Тип изделия/компонента    Пакетный переключатель В сборе в корпусе    Нет Тип подключения силовой электрич цепи    Винтовое соединение Номин продолжительный ток Iu, А    10.0 Высота, мм    48.0 Фиксация положения переключателя    Да Номин раб напряжение AC контактов, В    110; 230; 400; 660 Глубина, мм    86.0 С возвратом в нейтральное положение    Нет Номин напряжение постоян тока - DC, В    440 Номин рабочий ток Ie при АС-15 400 В, А    4,5
