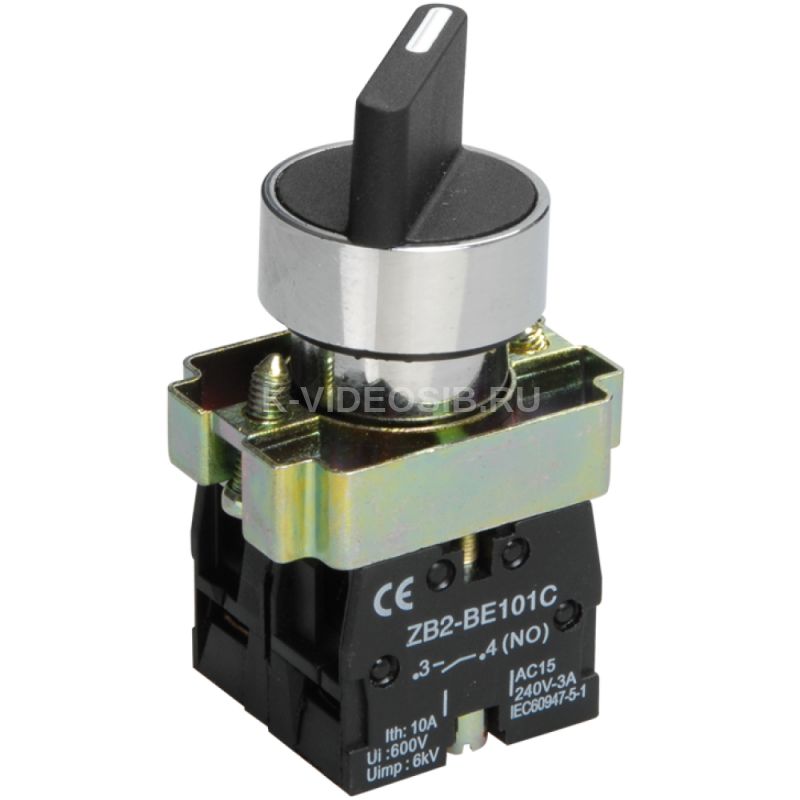

Описание IEK BSW60-BD-3-K02

Переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Изделие состоит из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

Особенности конструкции

Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнительными кольцами.

Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.

Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.

Наличие сменных замыкающих (1з) и размыкающих (1р) дополнительных контактов.

Наличие уплотнительных резиновых колец, обеспечивающих защиту от попадания внутрь механизма инородных предметов.

Надежная и удобная система крепежа изделия к монтажной панели.

Технические характеристики IEK BSW60-BD-3-K02

Обозначение положений    IEK_V0000157 Количество полюсов    1 Номин тепловой ток Ith, А    10 Тип элемента управления    Короткая поворотная ручка (узкий хват) Кол-во вспомогат норм разомкнутых-НО конт    0 Кол-во вспомогат норм замкнутых-НЗ конт    0 С нейтральной позицией - ОТКЛ    Да Номин раб напряжение DC контактов, В    24; 48; 110; 220; 400 Тип ручки - доп устройства    IEK_V0000167 Класс защиты от поражения электрическим током    EV000583 Тип подключения силовой электрич цепи    Винтовое соединение Функции переключателя    Многоступенчатый переключатель Степень защиты - IP передняя сторона    IP40 Номин раб напряжение AC контактов, В    110; 230; 400; 600 Глубина, мм    69.0 Макс допустимое раб напряжение Ue AC, В    600 Температура эксплуатации, °C    -10...40 Ширина, мм    39.5 Подходит для установки в распредел платы    Да Номин рабочий ток Ie при АС-15 400 В, А    1,5 Тип выключателя    Многоступенчатый переключатель Подходит для монтажа на передней стенке    Нет Кол-во позиций переключения    3 Высота, мм    29.5 Фиксация положения переключателя    Да Подходит для напольного монтажа    Нет Номин напряжение постоян тока - DC, В    400 Номин напряжение изоляции Ui, В    600 Номин продолжительный ток Iu, А    7.5 Степень защиты - IP сторона контактов    EV006405 Номинальная способность к присоединению, мм²    2х2,5 С возвратом в нейтральное положение    Нет Цвет    EV000206 Подходит для промежуточного монтажа    Да Номин рабочий ток Ie при AC-15 230 В, А    3,0 В сборе в корпусе    Нет Диаметр отверстия, мм    22.0 Конструкция прибора    Встраиваемое устройство Тип изделия/компонента    Пакетный переключатель
