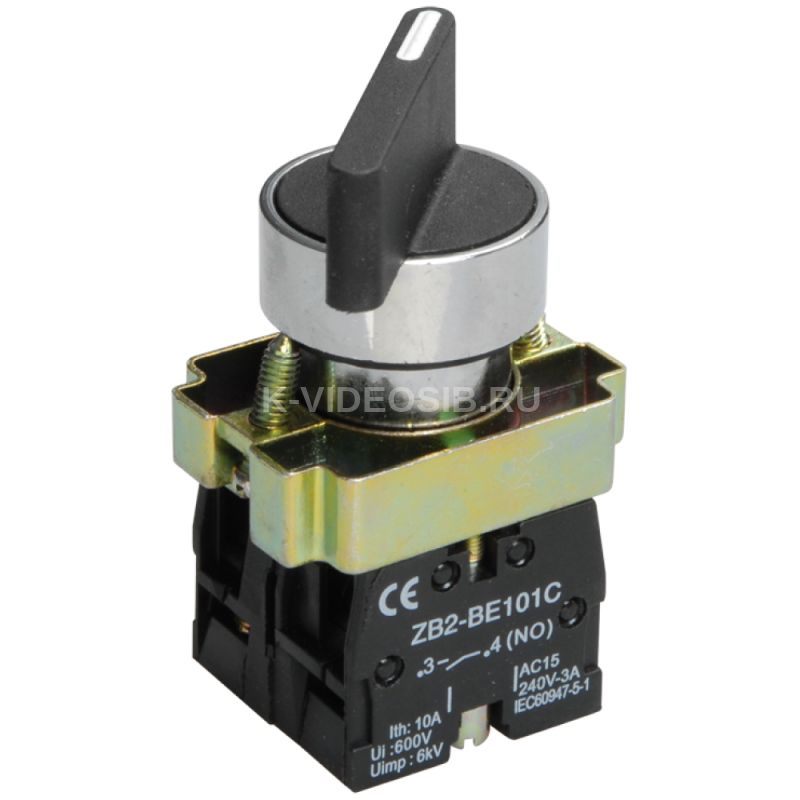

Описание IEK BSW70-BJ-2-K02

Переключатель

IEK BSW70-BJ-2-K02 предназначен для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Изделие состоит из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

Особенности конструкции

Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнительными кольцами.

Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.

Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.

Наличие сменных замыкающих (1з) и размыкающих (1р) дополнительных контактов.

Наличие уплотнительных резиновых колец, обеспечивающих защиту от попадания внутрь механизма инородных предметов.

Надежная и удобная система крепежа изделия к монтажной панели.

Технические характеристики IEK BSW70-BJ-2-K02

Обозначение положений    IEK_V0000156 Количество полюсов    1 Номин тепловой ток Ith, А    10 Тип элемента управления    Удлинённая поворотная ручка (широкий хват) Кол-во вспомогат норм разомкнутых-НО конт    0 Кол-во вспомогат норм замкнутых-НЗ конт    0 С нейтральной позицией - ОТКЛ    Да Номин раб напряжение DC контактов, В    24; 48; 110; 220; 400 Подходит для промежуточного монтажа    Да Тип выключателя    Многоступенчатый переключатель Тип изделия/компонента    Пакетный переключатель Температура эксплуатации, °C    -10...40 Подходит для напольного монтажа    Нет Функции переключателя    Многоступенчатый переключатель Степень защиты - IP сторона контактов    EV006405 Класс защиты от поражения электрическим током    EV000583 Номинальная способность к присоединению, мм²    2х2,5 Макс допустимое раб напряжение Ue AC, В    600 Номин рабочий ток Ie при AC-15 230 В, А    3,0 Высота, мм    29.5 Диаметр отверстия, мм    22.0 Ширина, мм    39.5 Степень защиты - IP передняя сторона    IP40 Тип подключения силовой электрич цепи    Винтовое соединение Номин раб напряжение AC контактов, В    110; 230; 400; 600 Кол-во позиций переключения    2 Номин напряжение постоян тока - DC, В    400 Тип ручки - доп устройства    IEK_V0000168 Номин рабочий ток Ie при АС-15 400 В, А    1,5 Номин продолжительный ток Iu, А    7.5 Подходит для установки в распредел платы    Да Фиксация положения переключателя    Да Цвет    EV000206 Глубина, мм    68.0 С возвратом в нейтральное положение    Нет В сборе в корпусе    Нет Номин напряжение изоляции Ui, В    600 Подходит для монтажа на передней стенке    Нет Конструкция прибора    Встраиваемое устройство
