Описание IEK CLP10-050-200-2

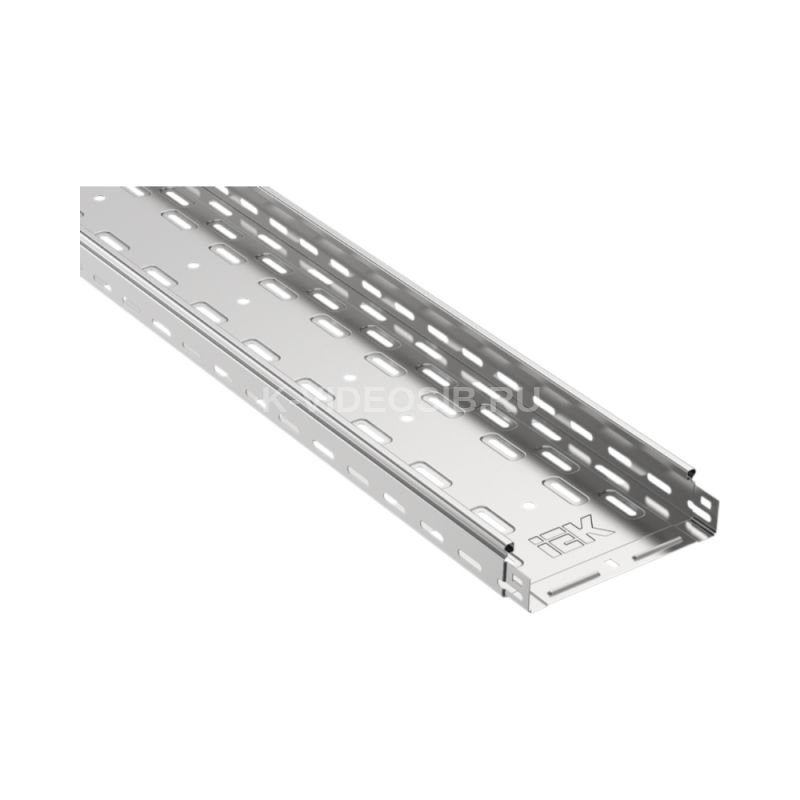

ESCA Лоток перфорированный 50х200х2000 IEK.

Перфорированные прокатные лотки входят в состав металлических кабеленесущих систем группы компаний IEK. Предназначены для прокладки и защиты силовых и слаботочных кабелей. При использовании совместно с крышкой обеспечивает максимальную защиту кабеля от внешних воздействий, пыли и влаги. В зависимости от исполнения лотки могут применяться как внутри общественных, производственных зданий, сооружений и объектах розничной торговли, так и вне помещений под навесом, на открытом воздухе, а также в помещениях с повышенной влажностью. Прокатные перфорированные лотки IEK изготавливаются из рулонной холоднокатаной стали, оцинкованной конвейерным способом или методом погружения готовых изделий в расплав цинка. Система прокатных лотков IEK состоит из прямых элементов и аксессуаров, предназначенных для изменения направления трассы, а также крышек и соединительных элементов разных габаритов. По требованиям безопасности изделие соответствует IEC 61537.

ПРЕИМУЩЕСТВА

• Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
• Конструкция замка имеет трубчатую (круглую на поперечном срезе) форму не имеющую острых кромок.
• Трубчатая форма замка значительно улучшает прочностные характеристики лотков IEK.
• Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.

Особенности конструкции

Для крепления лотка к стенам и потолку предлагается широкий ассортимент универсальных подвесов как сборной конструкции с винтовой и быстрой фиксацией, так и унитарных, конструкция которых состоит из одного элемента.

Совместно с лотком может использоваться перегородка, которая служит для разделения лотка на два и более отдела в случае монтажа в одном лотке проводки разного типа (информационной и силовой) для исключения наводок.

Все лотки и аксессуары соединяются между собой при помощи унифицированного комплекта соединительного КС М6x10. Таким образом, для сборки трассы любой степени сложности необходимо всего три вида метизов. Благодаря квадратному подголовнику, фиксирующему болт из комплекта соединительного КС М6x10, для соединения лотков и аксессуаров нужен только один ключ М10.

Лотки имеют разъемы "Мама"-"Папа", с помощью которых соединяются и прочно фиксируются комплектом соединительным КС М6x10. Стандартная длина лотков 3 метра.

Технические характеристики IEK CLP10-050-200-2

ип лотка    Перфорированный Ширина, мм    200 Высота, мм    50 Толщина материала, мм    0,7 Длина, мм    2000 Защитное покрытие поверхности    Оцинковка по методу Сендзимира Цвет    Светло-серый Вес, кг на м п    1.81 Модель или исполнение    Интегрированный разъем Вид или марка материала    Прочее Нержавеющая сталь травлёная    Нет Материал    Сталь Подходит для обеспеч целостности цепи    Да Перфорированная боковая стенка    Да Исполнение для больших расст-усиленный    Нет Перфорация в основании для монтажа    Да Номер цвета RAL    7047 НАТО монтажные отверстия    Да
