Описание IEK CLP10-080-080-3

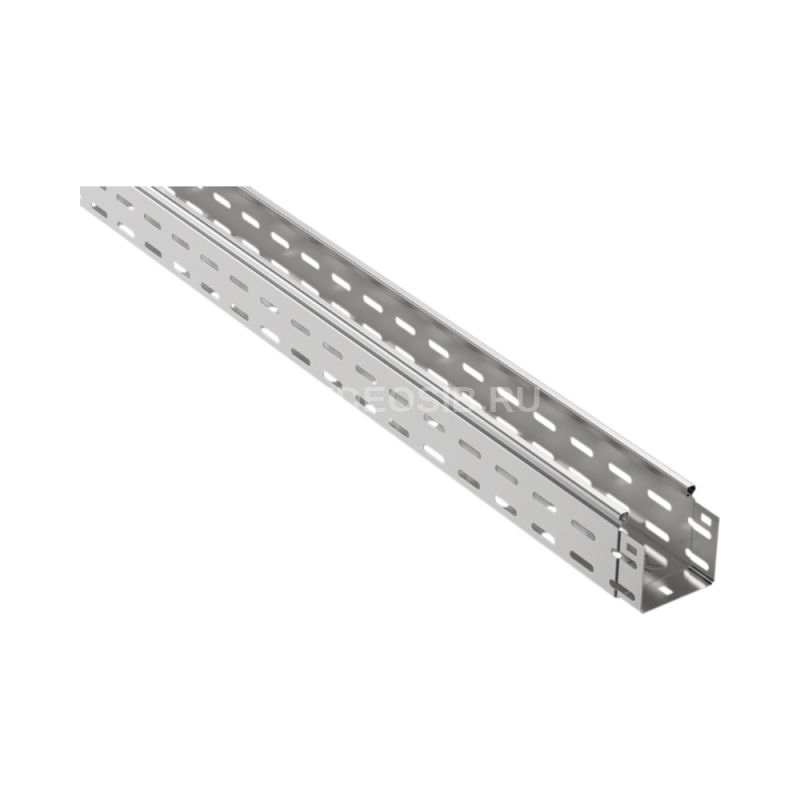

ESCA Лоток перфорированный 80х80х3000 IEK.

Перфорированные прокатные лотки входят в состав металлических кабеленесущих систем группы компаний IEK. Предназначены для прокладки и защиты силовых и слаботочных кабелей. При использовании совместно с крышкой обеспечивает максимальную защиту кабеля от внешних воздействий, пыли и влаги. В зависимости от исполнения лотки могут применяться как внутри общественных, производственных зданий, сооружений и объектах розничной торговли, так и вне помещений под навесом, на открытом воздухе, а также в помещениях с повышенной влажностью. Прокатные перфорированные лотки IEK изготавливаются из рулонной холоднокатаной стали, оцинкованной конвейерным способом по ГОСТ 14918-80 или методом погружения готовых изделий в расплав цинка ГОСТ 9.307. Система прокатных лотков IEK состоит из прямых элементов и аксессуаров, предназначенных для изменения направления трассы, а также крышек и соединительных элементов разных габаритов. Лоток перфорированный выпускается по ТУ 27.33.13-002-83135016-2017. По требованиям безопасности изделие соответствует техническому регламенту ТР ТС 004/2011 и ГОСТ Р 52868-2021.

ПРЕИМУЩЕСТВА

• Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
• Конструкция замка имеет трубчатую (круглую на поперечном срезе) форму не имеющую острых кромок.
• Трубчатая форма замка значительно улучшает прочностные характеристики лотков IEK.
• Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.

Особенности конструкции

Лотки имеют разъемы "Мама"-"Папа", с помощью которых соединяются и прочно фиксируются комплектом соединительным КС М6x10. Стандартная длина лотков 3 метра.

Лоток имеет замок круглой, травмобезопасной формы, который, к тому же, увеличивает механическую прочность лотка в сравнении с прямыми, беззамковыми лотками.

Для крепления лотка к стенам и потолку предлагается широкий ассортимент универсальных подвесов как сборной конструкции с винтовой и быстрой фиксацией, так и унитарных, конструкция которых состоит из одного элемента.

Совместно с лотком может использоваться перегородка, которая служит для разделения лотка на два и более отдела в случае монтажа в одном лотке проводки разного типа (информационной и силовой) для исключения наводок

Технические характеристики IEK CLP10-080-080-3

Тип лотка    Перфорированный Ширина, мм    80 Высота, мм    80 Толщина материала, мм    0,7 Длина, мм    3000 Защитное покрытие поверхности    Оцинковка по методу Сендзимира Нержавеющая сталь травлёная    Нет Номер цвета RAL    7047 Исполнение для больших расст-усиленный    Нет Модель или исполнение    Интегрированный разъем Вид или марка материала    Прочее Цвет    Светло-серый Перфорация в основании для монтажа    Да Перфорированная боковая стенка    Да Вес, кг на м п    1.42 Подходит для обеспеч целостности цепи    Да Материал    Сталь НАТО монтажные отверстия    Да
