Описание IEK CLP10-080-080-3-M-HDZ

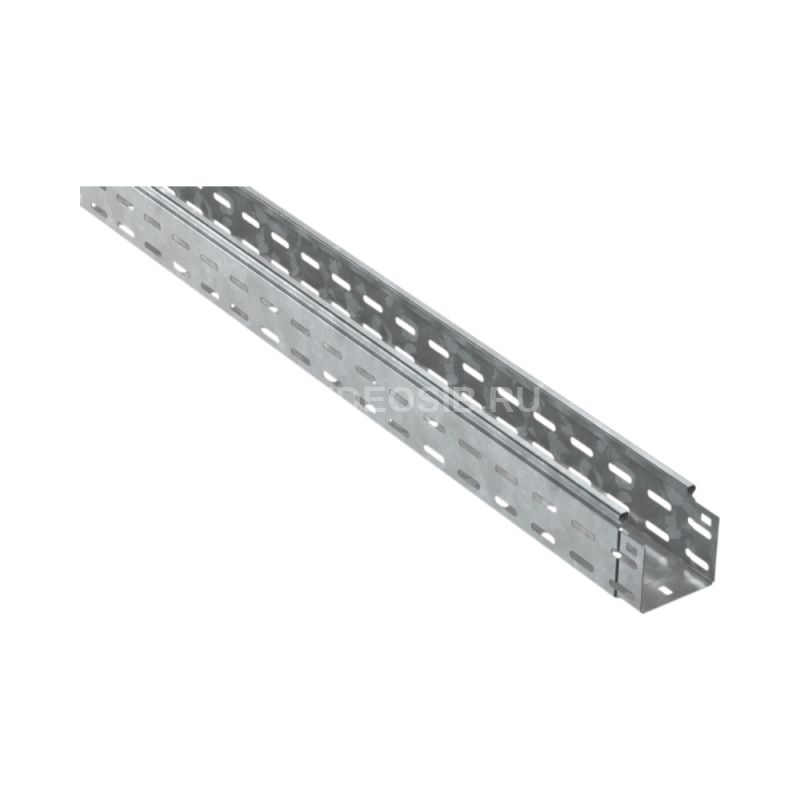

ESCA Лоток перфорированный 80х80х3000 HDZ IEK.

Перфорированные прокатные лотки входят в состав металлических кабеленесущих систем группы компаний IEK. Предназначены для прокладки и защиты силовых и слаботочных кабелей. При использовании совместно с крышкой обеспечивает максимальную защиту кабеля от внешних воздействий, пыли и влаги. В зависимости от исполнения лотки могут применяться как внутри общественных, производственных зданий, сооружений и объектах розничной торговли, так и вне помещений под навесом, на открытом воздухе, а также в помещениях с повышенной влажностью. Прокатные перфорированные лотки IEK изготавливаются из рулонной холоднокатаной стали, оцинкованной конвейерным способом или методом погружения готовых изделий в расплав цинка. Система прокатных лотков IEK состоит из прямых элементов и аксессуаров, предназначенных для изменения направления трассы, а также крышек и соединительных элементов разных габаритов. По требованиям безопасности изделие соответствует IEC 61537.

ПРЕИМУЩЕСТВА

• Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
• Конструкция замка имеет трубчатую (круглую на поперечном срезе) форму не имеющую острых кромок.
• Трубчатая форма замка значительно улучшает прочностные характеристики лотков IEK.
• Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.

Особенности конструкции

Для крепления лотка к стенам и потолку предлагается широкий ассортимент универсальных подвесов как сборной конструкции с винтовой и быстрой фиксацией, так и унитарных, конструкция которых состоит из одного элемента.

Совместно с лотком может использоваться перегородка, которая служит для разделения лотка на два и более отдела в случае монтажа в одном лотке проводки разного типа (информационной и силовой) для исключения наводок.

Все лотки и аксессуары соединяются между собой при помощи унифицированного комплекта соединительного КС М6x10. Таким образом, для сборки трассы любой степени сложности необходимо всего три вида метизов. Благодаря квадратному подголовнику, фиксирующему болт из комплекта соединительного КС М6x10, для соединения лотков и аксессуаров нужен только один ключ М10.

Лотки имеют разъемы "Мама"-"Папа", с помощью которых соединяются и прочно фиксируются комплектом соединительным КС М6x10. Стандартная длина лотков 3 метра.

Технические характеристики IEK CLP10-080-080-3-M-HDZ

Тип лотка    Перфорированный Ширина, мм    80 Высота, мм    80 Толщина материала, мм    0,7 Длина, мм    3000 Защитное покрытие поверхности    Покрытие методом горячего погружения Цвет    Светло-серый Нержавеющая сталь травлёная    Нет Номер цвета RAL    7047 Модель или исполнение    Интегрированный разъем Вес, кг на м п    1.42 Материал    Сталь Перфорированная боковая стенка    Да Перфорация в основании для монтажа    Да Исполнение для больших расст-усиленный    Нет Вид или марка материала    Прочее Подходит для обеспеч целостности цепи    Да НАТО монтажные отверстия    Да
