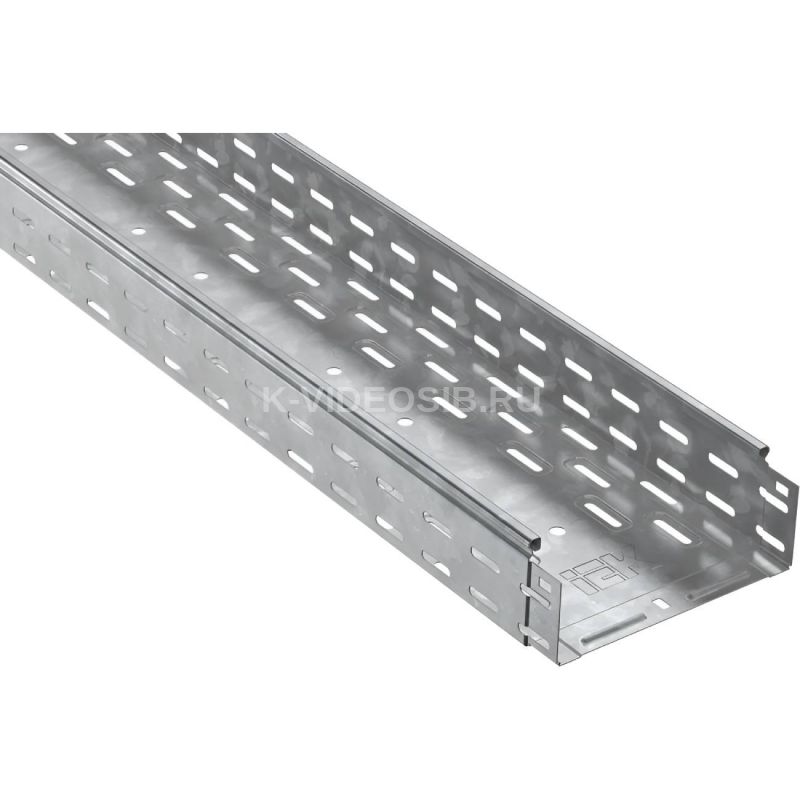

Описание IEK CLP10-080-200-120-3-M-HDZ

Перфорированные прокатные лотки входят в состав металлических кабеленесущих систем группы компаний IEK. Лоток перфорированный HDZ (изготавливается методом погружения готового изделия в расплав цинка). Предназначены для прокладки и защиты силовых и слаботочных кабелей. При использовании совместно с крышкой обеспечивает максимальную защиту кабеля от внешних воздействий, пыли. В зависимости от исполнения лотки могут применяться как внутри общественных, производственных зданий, сооружений и объектах розничной торговли, так и вне помещений под навесом, на открытом воздухе, а также в помещениях с повышенной влажностью. Система прокатных лотков IEK состоит из прямых элементов и аксессуаров, предназначенных для изменения направления трассы, а также крышек и соединительных элементов разных габаритов. По требованиям безопасности изделие соответствует IEC 61537.

• Срок службы: 20 лет
• Гарантия: 3 года

Преимущества

• Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
• Конструкция замка имеет трубчатую (круглую на поперечном срезе) форму не имеющую острых кромок.
• Трубчатая форма замка значительно улучшает прочностные характеристики лотков IEK.
• Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.

Особенности конструкции

• Для крепления лотка к стенам и потолку предлагается широкий ассортимент универсальных подвесов как сборной конструкции с винтовой и быстрой фиксацией, так и унитарных, конструкция которых состоит из одного элемента.
• Совместно с лотком может использоваться перегородка, которая служит для разделения лотка на два и более отдела в случае монтажа в одном лотке проводки разного типа (информационной и силовой) для исключения наводок.
• Все лотки и аксессуары соединяются между собой при помощи унифицированного комплекта соединительного КС М6x10. Таким образом, для сборки трассы любой степени сложности необходимо всего три вида метизов. Благодаря квадратному подголовнику, фиксирующему болт из комплекта соединительного КС М6x10, для соединения лотков и аксессуаров нужен только один ключ М10.
• Замковые крышки защелкиваются на лоток и монтажные аксессуары простым нажатием без дополнительных фиксаторов. Замок на крышке позволяет ей надежно держаться при вертикальном монтаже кабельной трассы.
• Лотки имеют разъемы "Мама"-"Папа", с помощью которых соединяются и прочно фиксируются комплектом соединительным КС М6x10. Стандартная длина лотков 3 метра.
• Лоток имеет замок круглой, травмобезопасной формы, который, к тому же, увеличивает механическую прочность лотка в сравнении с прямыми, беззамковыми лотками.
• Полный ассортимент аксессуаров (вертикальные и горизонтальные повороты, Т-образные и Х - образные отводы) позволяет свободно изменять направление и уровень, делать ответвления и организовывать кабельную трассу любой сложности.
• Для соединения профиля с кронштейном и скобой потолочной применяется болт со стопорным буртом М8x65 и гайка со стопорным буртом М8.

Технические характеристики IEK CLP10-080-200-120-3-M-HDZ

Тип лотка    Перфорированный Ширина, мм    200 Высота, мм    80 Толщина материала, мм    1,2 Длина, мм    3000 Защитное покрытие поверхности    Покрытие методом горячего погружения Вид или марка материала    Прочее Перфорированная боковая стенка    Да Подходит для обеспеч целостности цепи    Да Номер цвета RAL    7047 Материал    Сталь Исполнение для больших расст-усиленный    Нет Модель или исполнение    Интегрированный разъем Нержавеющая сталь травлёная    Нет Цвет    Светло-серый Перфорация в основании для монтажа    Да НАТО монтажные отверстия    Да Вес, кг на м п    3.38
