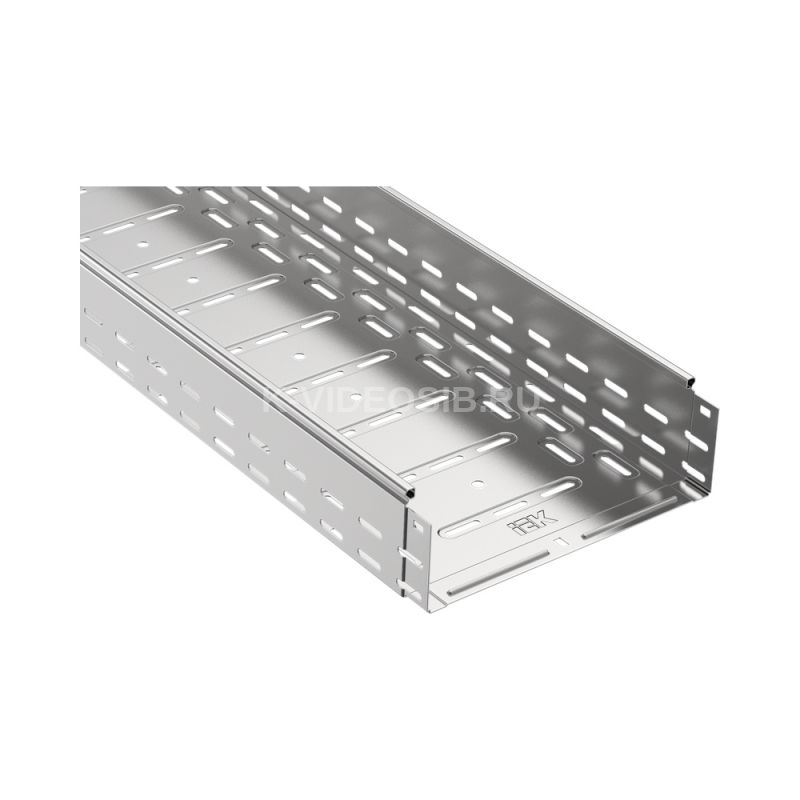

Описание IEK CLP10-100-300-3

Прокатные перфорированные лотки IEK изготавливаются из рулонной холоднокатаной стали, оцинкованной конвейерным способом по ГОСТ 14918-80 или методом погружения готовых изделий в расплав цинка ГОСТ 9.307. Система прокатных лотков IEK состоит из прямых элементов и аксессуаров, предназначенных для изменения направления трассы, а также крышек и соединительных элементов разных габаритов. Лоток перфорированный выпускается по ТУ 27.33.13-002-83135016-2017. По требованиям безопасности изделие соответствует техническому регламенту ТР ТС 004/2011 и ГОСТ Р 52868-2021.

Преимущества

• Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
• Конструкция замка имеет трубчатую (круглую на поперечном срезе) форму не имеющую острых кромок.
• Трубчатая форма замка значительно улучшает прочностные характеристики лотков IEK.
• Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.

Особенности конструкции

Для крепления лотка к стенам и потолку предлагается широкий ассортимент универсальных подвесов как сборной конструкции с винтовой и быстрой фиксацией, так и унитарных, конструкция которых состоит из одного элемента.

Совместно с лотком может использоваться перегородка, которая служит для разделения лотка на два и более отдела в случае монтажа в одном лотке проводки разного типа (информационной и силовой) для исключения наводок.

Все лотки и аксессуары соединяются между собой при помощи унифицированного комплекта соединительного КС М6x10. Таким образом, для сборки трассы любой степени сложности необходимо всего три вида метизов. Благодаря квадратному подголовнику, фиксирующему болт из комплекта соединительного КС М6x10, для соединения лотков и аксессуаров нужен только один ключ М10.

Замковые крышки защелкиваются на лоток и монтажные аксессуары простым нажатием без дополнительных фиксаторов. Замок на крышке позволяет ей надежно держаться при вертикальном монтаже кабельной трассы.

Технические характеристики IEK CLP10-100-300-3

Тип лотка    Перфорированный Ширина, мм    300 Высота, мм    100 Толщина материала, мм    1 Длина, мм    3000 Защитное покрытие поверхности    Оцинковка по методу Сендзимира Вес, кг на м п    3.89 Вид или марка материала    Прочее Модель или исполнение    Интегрированный разъем Перфорация в основании для монтажа    Да Номер цвета RAL    7047 Перфорированная боковая стенка    Да Материал    Сталь Исполнение для больших расст-усиленный    Нет Нержавеющая сталь травлёная    Нет Подходит для обеспеч целостности цепи    Да НАТО монтажные отверстия    Да Цвет    Светло-серый
