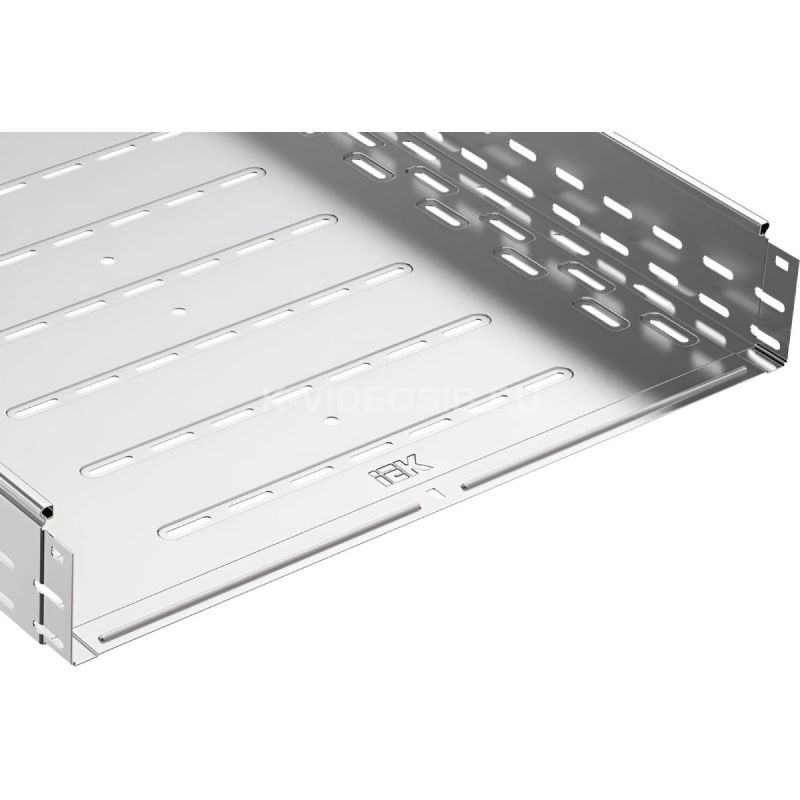

Описание IEK CLPK10-100-500-3

Продукция Группы компаний IEK, перфорированные и неперфорированные кабельные лотки, предназначены для монтажа и защиты силовой и слаботочной проводки. Система кабельных прокатных лотков IEK состоит из различных комбинаций металлических лотков, аксессуаров, настенных и потолочных подвесов, необходимых для прокладки кабеля во всех направлениях.

• Срок службы: 20 лет
• Гарантия: 3 года

Преимущества

• Лёгкое обслуживание проложенной кабельной трассы.
• Защита кабеля от внешних воздействий.
• Возможность подобрать цвет изделия под цвет интерьера помещения.

Особенности конструкции

• Для соединения профиля с кронштейном и скобой потолочной применяется болт со стопорным буртом М8x65 и гайка со стопорным буртом М8.
• Для крепления лотка к стенам и потолку предлагается широкий ассортимент универсальных подвесов как сборной конструкции с винтовой и быстрой фиксацией, так и унитарных, конструкция которых состоит из одного элемента.
• Совместно с лотком может использоваться перегородка, которая служит для разделения лотка на два и более отдела в случае монтажа в одном лотке проводки разного типа (информационной и силовой) для исключения наводок.
• Все лотки и аксессуары соединяются между собой при помощи унифицированного комплекта соединительного КС М6x10. Таким образом, для сборки трассы любой степени сложности необходимо всего три вида метизов. Благодаря квадратному подголовнику, фиксирующему болт из комплекта соединительного КС М6x10, для соединения лотков и аксессуаров нужен только один ключ М10.
• Замковые крышки защелкиваются на лоток и монтажные аксессуары простым нажатием без дополнительных фиксаторов. Замок на крышке позволяет ей надежно держаться при вертикальном монтаже кабельной трассы.
• Лотки имеют разъемы "Мама"-"Папа", с помощью которых соединяются и прочно фиксируются комплектом соединительным КС М6x10. Стандартная длина лотков 3 метра.
• Лоток имеет замок круглой, травмобезопасной формы, который, к тому же, увеличивает механическую прочность лотка в сравнении с прямыми, беззамковыми лотками.
• Полный ассортимент аксессуаров (вертикальные и горизонтальные повороты, Т-образные и Х - образные отводы) позволяет свободно изменять направление и уровень, делать ответвления и организовывать кабельную трассу любой сложности.

Технические характеристики IEK CLPK10-100-500-3

Тип лотка    Перфорированный Ширина, мм    500 Высота, мм    100 Толщина материала, мм    1,2 Длина, мм    3000 Защитное покрытие поверхности    Порошковая окраска Номер цвета RAL    9016 Цвет    Белый Перфорированная боковая стенка    Да Подходит для обеспеч целостности цепи    Да Перфорация в основании для монтажа    Да Модель или исполнение    Интегрированный разъем Вес, кг на м п    6.94 Материал    Сталь НАТО монтажные отверстия    Да Вид или марка материала    Прочее Исполнение для больших расст-усиленный    Нет Нержавеющая сталь травлёная    Нет
