Описание IEK CLWG10-100-500-3

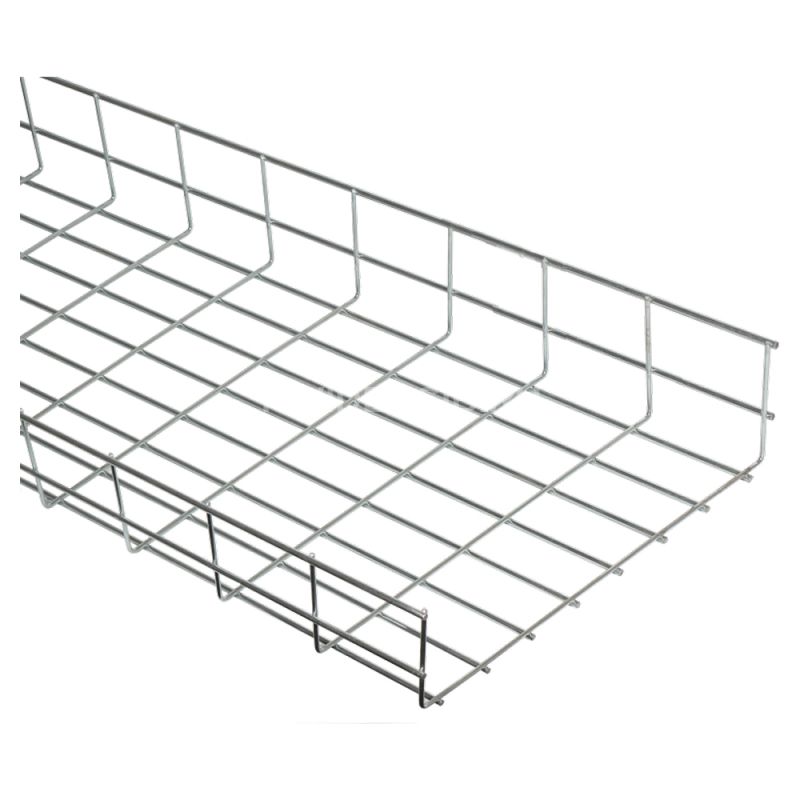

Лоток проволочный 100х500

IEK CLWG10-100-500-3 предназначен для прокладки силовых и информационных кабелей внутри зданий и сооружений. Чаще всего используются под фальш-потолками. Отличительной особенностью прокладки кабеля при помощи проволочных лотков является удобство монтажа с использованием минимального количества аксессуаров, а также отличная вентиляция проложенной кабельной трассы, что уменьшает вероятность ее перегрева.

Преимущества

• При монтаже системы проволочных лотков используется минимальное количество аксессуаров.
• Возможно быстрое безвинтовое соединение лотков между собой.
• Легкий доступ к проводке в процессе эксплуатации.

Особенности конструкции

Инсталляция системы может быть выполнена одним монтажником. Основным инструментом, необходимым для монтажа трассы, являются кусачки.

Максимальная вентиляция проложенной кабельной трассы.

Совместно с лотком может использоваться перегородка, которая служит для разделения лотка на два и более отдела в случае монтажа в одном лотке проводки разного типа (информационной и силовой) для исключения наводок.

Для крепления лотка к стенам и потолку предлагается широкий ассортимент универсальных крепежей, позволяющих организовать кабельную систему любой сложности.

Возможно формирование многоуровневых систем при сохранении легкой доступности к кабельным трассам.

Проволочный лоток может являться шиной заземления. Соответственно, нет необходимости закупать и прокладывать медный кабель в качестве шины заземления. Снижаются затраты на материалы и работы, экономится время.

В системе представлено небольшое число универсальных соединительных компонентов, из которых можно применить много вариантов решения для одной задачи. Можно монтировать новые стойки, соединять старые лотки с новыми, делать ответвления от имеющейся трассы.

Края всех срезов округленные, что обеспечивает максимальную травмобезопасность для монтажника и исключает повреждение кабеля об острые края проволоки.

Верхняя продольная проволока немного выступает за габариты лотка, что позволяет использовать совместно с лотком замковую крышку. Замок на крышке позволяет ей надежно держаться при вертикальном монтаже кабельной трассы.

Технические характеристики IEK CLWG10-100-500-3

Ширина, мм    500 Высота, мм    100 Диаметр проволоки, мм    3.8 Защитное покрытие поверхности    Оцинковка по методу Сендзимира Длина, мм    3000 Модель или исполнение    Без разъема Цвет    IEK_V0000244 Встроенный разделитель    Нет Вид или марка материала    Сталь оцинкованная Материал    Сталь Форма профиля    U-образная форма Вес, кг на м    1,983
