Описание IEK DMS11-001

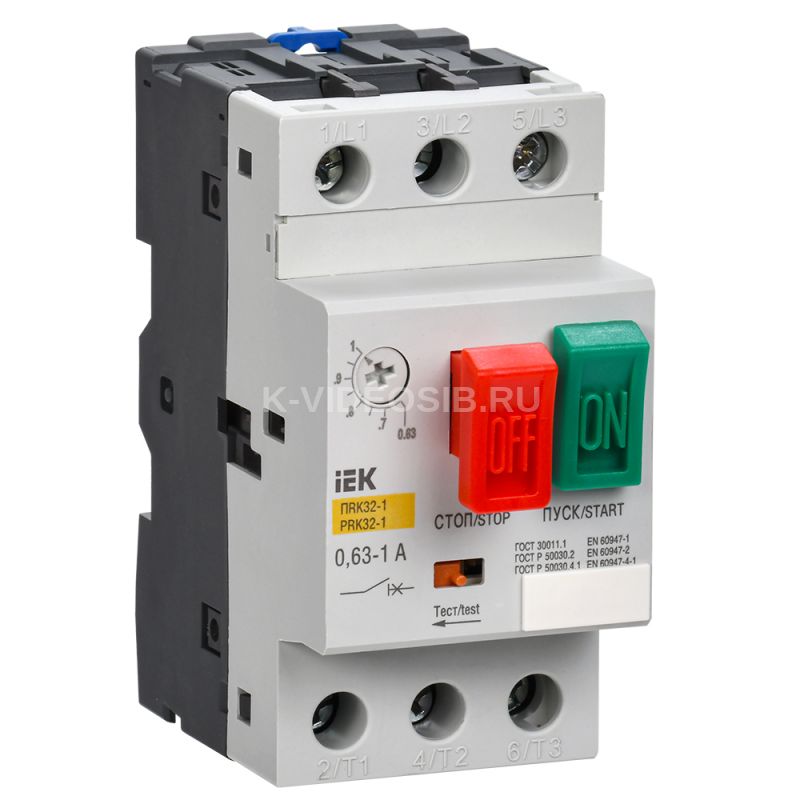

Пускатель ПРК32-1 In=1A Ir=0,63-1A Ue 660В IEK DMS11-001. Пускатели серии ПРК-32 торговой марки IEK предназначены для управления и защиты трехфазных асинхронных электродвигателей от перегрузки, коротких замыканий и неполнофазных режимов работы. Совмещают в себе несколько функций: функции "Автомата защиты двигателя" и функции ручного пускателя.Применяются на промышленных объектах, в сельском хозяйстве, строительстве. Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений.Категория применения АС-3.По своим конструктивным и техническим характеристикам пускатели кнопочные серии ПРК соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.2-99, ГОСТ Р 50030.4.1-2002. Пускатели кнопочные серии ПРК прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС С-МЕ01.В04759. Типоисполнение реле РТИ-3353; РТИ-3355 РТИ-3357; РТИ-3359 РТИ-3361; РТИ-3363 РТИ-3365.

Преимущества

• Высокая точность срабатывания.
• Удобная регулировка.
• Широкий ассортимент.

Особенности конструкции

• Экономия места и времени при монтаже выключателя серии ПРК32. Удобство и легкость регулирования диапазона уставки срабатывания теплового расцепителя. Кнопкой тест можно проверить ПРК32 без подключения в электроцепь.
• Большой диапазон температуры, способствующей использование выключателей.
• Устройство блокировки включения ручного пускателя серии ПРК32 с помощью навесного замка.Все части автоматического выключателя защищены от прямого прикосновения.
• Возможна совместная установка двух ДК32 или ДК32 и ДК/АК32.
• Защитная оболочка с поворотно-нажимной кнопкой "СТОП" и прозрачным защитным протектором под кнопку "ПУСК", обеспечивающая степень защиты IP54 по ГОСТ 14254.

Технические характеристики IEK DMS11-001

Номин ток, А    1.0 Диапазон уставки тока расцепления, А    0,63...1 Количество полюсов    3 Тип расцепителя    Термомагнитный Номин предельный отключаемый ток к з Iсu 660 В, кА    100 Номин мощность управ ЭД в применения АС-3 400В, кВт    0.31 Номин частота, Гц    50 Температура эксплуатации, °C    -25...40 Номин предельный отключаемый ток к з Iсu 230 В, кА    100 Конструкция прибора    Встраиваемое устройство для встраиваемой техники Диап регул без заде сраб расцеп короткого замык, А    - Тип подключения силовой электрич цепи    Винтовое соединение Номин рабочий отключаемый ток к з Iсs 660 В, кА    100.00 Номин импульсное выдерживаемое напряжение, кВ    8 Уставка электромагнитного расцепителя, А    13.0 Класс расцепления - защиты    10 Тип монтажа    EV000242 Номин откл способность Icu при 400 В AC, кА    100 Номин мощность управ ЭД в применения АС-3 230В, кВт    0.18 Вес, кг    ≤ 0,26 Коммутационное перенапряжение, В    ≤ 8000 Климатическое исполнение    IEK_V0000067 С интегрированным вспомогат перекл    Нет Глубина, мм    81.0 Применение в окружающей среде    В Номин мощность управ ЭД в применения АС-3 660В, кВт    0.55 Номин предельный отключаемый ток к з Iсu 400 В, кА    100 Тип подключения    Винтовое соединение С термозащитой    Да Номин напряжение изоляции Ui, В    660 Чувствительность к обрыву фазы    Да Ремонтопригодность    Нет Номин раб напряжение, В    230/400/600 Высота, мм    90.0 Электр или Мех износостойкость, циклов В на О    10000 Ширина, мм    44.5 С встроенным расцепителем пониж-го напряж    Нет Номин рабочий отключаемый ток к з Iсs 400 В, кА    100.0 Степень защиты - IP    IP20 Номин продолжительный ток Iu, А    1
