Описание IEK DMS11-D63

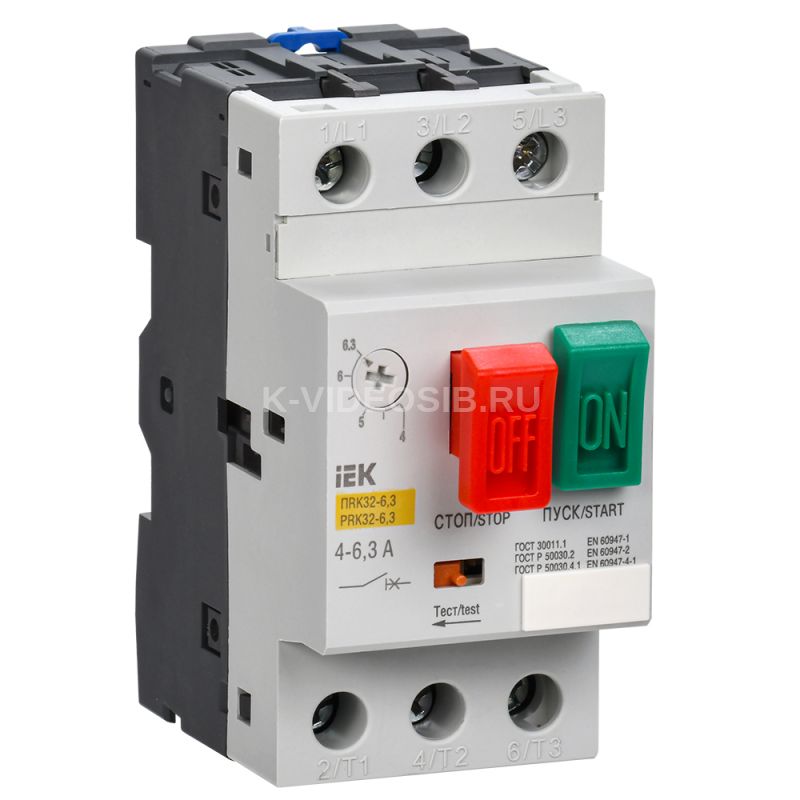

Пускатель ПРК32-6,3 In=6,3A Ir=4-6,3A Ue 660В IEK DMS11-D63. Пускатели серии ПРК-32 торговой марки IEK предназначены для управления и защиты трехфазных асинхронных электродвигателей от перегрузки, коротких замыканий и неполнофазных режимов работы. Совмещают в себе несколько функций: функции "Автомата защиты двигателя" и функции ручного пускателя.Применяются на промышленных объектах, в сельском хозяйстве, строительстве. Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений.Категория применения АС-3.По своим конструктивным и техническим характеристикам пускатели кнопочные серии ПРК соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.2-99, ГОСТ Р 50030.4.1-2002. Пускатели кнопочные серии ПРК прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС С-МЕ01.В04759. Типоисполнение реле РТИ-3353; РТИ-3355 РТИ-3357; РТИ-3359 РТИ-3361; РТИ-3363 РТИ-3365.

Преимущества

• Высокая точность срабатывания.
• Удобная регулировка.
• Широкий ассортимент.

Особенности конструкции

• Экономия места и времени при монтаже выключателя серии ПРК32. Удобство и легкость регулирования диапазона уставки срабатывания теплового расцепителя. Кнопкой тест можно проверить ПРК32 без подключения в электроцепь.
• Большой диапазон температуры, способствующей использование выключателей.
• Устройство блокировки включения ручного пускателя серии ПРК32 с помощью навесного замка.Все части автоматического выключателя защищены от прямого прикосновения.
• Возможна совместная установка двух ДК32 или ДК32 и ДК/АК32.
• Защитная оболочка с поворотно-нажимной кнопкой "СТОП" и прозрачным защитным протектором под кнопку "ПУСК", обеспечивающая степень защиты IP54 по ГОСТ 14254.

Технические характеристики IEK DMS11-D63

Номин ток, А    6.3 Диапазон уставки тока расцепления, А    4...6,3 Количество полюсов    3 Тип расцепителя    Термомагнитный Чувствительность к обрыву фазы    Да Номин мощность управ ЭД в применения АС-3 400В, кВт    2.20 Номин продолжительный ток Iu, А    6 С встроенным расцепителем пониж-го напряж    Нет Номин откл способность Icu при 400 В AC, кА    100 Электр или Мех износостойкость, циклов В на О    10000 Номин напряжение изоляции Ui, В    660 Номин частота, Гц    50 Температура эксплуатации, °C    -25...40 Номин рабочий отключаемый ток к з Iсs 400 В, кА    100.0 С термозащитой    Да Применение в окружающей среде    В Глубина, мм    81.0 Вес, кг    ≤ 0,26 Конструкция прибора    Встраиваемое устройство для встраиваемой техники Ремонтопригодность    Нет Климатическое исполнение    УХЛ3.1 Номин мощность управ ЭД в применения АС-3 230В, кВт    1.10 Номин предельный отключаемый ток к з Iсu 230 В, кА    100 Тип монтажа    На DIN рейку Номин предельный отключаемый ток к з Iсu 660 В, кА    3 Номин раб напряжение, В    230/400/600 Ширина, мм    44.5 Тип подключения силовой электрич цепи    Винтовое соединение Номин предельный отключаемый ток к з Iсu 400 В, кА    100 Тип подключения    Винтовое соединение Номин импульсное выдерживаемое напряжение, кВ    8 Номин рабочий отключаемый ток к з Iсs 660 В, кА    2.25 Номин мощность управ ЭД в применения АС-3 660В, кВт    4.00 Диап регул без заде сраб расцеп короткого замык, А    - Уставка электромагнитного расцепителя, А    78.0 Высота, мм    90.0 С интегрированным вспомогат перекл    Нет Класс расцепления - защиты    10 Коммутационное перенапряжение, В    ≤ 8000 Степень защиты - IP    IP20
