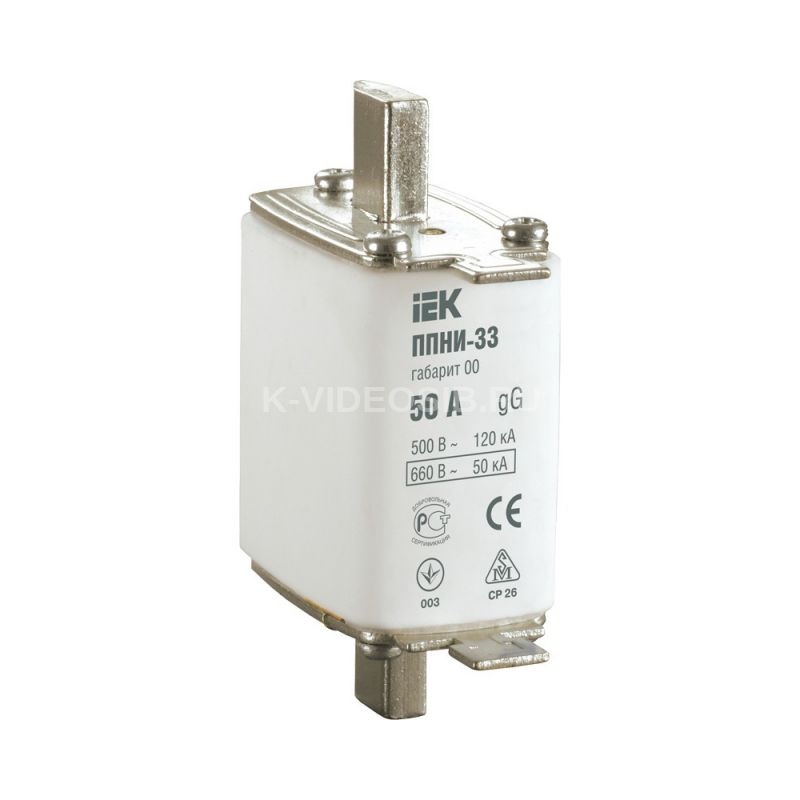

Описание IEK DPP10-040

Области применения предохранителей ППНИ: вводно-распределительные устройства (ВРУ); шкафы и пункты распределительные (ШРС, ШР, ПР); оборудование трансформаторных подстанций (ЩО); шкафы низкого напряжения (ШРПНН); шкафы и ящики управления.

Соответствуют требованиям ГОСТ Р 50339.0, 50339.2.

Преимущества

• Сниженные более чем на 30% потери мощности по сравнению с предохранителями ПНП2 вследствие современной конструкции, технологии изготовления и качества применяемых материалов в предохранителях ППНИ.
• Высокая стойкость основания держателя (изолятора) к механическим воздействиям благодаря исполнению из армированной термореактивной пластмассы.
• Уменьшенные на 10-20% по сравнению с предохранителями ПН-2 габаритные размеры предохранителей ППНИ.
• Широкий ассортиментный ряд предохранителей ППНИ, включающий в себя плавкие вставки с номинальными токами от 2 А до 630 А, всего 82 позиции в 6 габаритах.
• Защита от перегрузок вследствие наличия функции токоограничения, позволяющей снизить ожидаемый ток короткого замыкания в несколько раз.
• Широкий диапазон рабочих температур, от -45°С до +60°С, позволяет применять предохранители ППНИ в разных климатических поясах.
• Высокая отключающая способность: при 660 В - 50 кА, а при 500 В - 120 кА.

Особенности конструкции

Предохранители ППНИ обладают отключающей способностью во всем диапазоне gG, что позволяет обеспечить защиту электроустановок от токов короткого замыкания и перегрузок.

Конструкция, технические параметры, габаритные и установочные размеры плавких вставок и держателей ППНИ соответствуют современным стандартам МЭК и ГОСТ, и поэтому позволяют заменять собой аналогичные устройства как отечественного, так и импортного производства.

Для быстрого и эффективного дугогашения корпус плавкой вставки наполнен кварцевым песком высокой химической очистки.

Контакты плавкой вставки выполнены в форме ножа (заострены), что позволяет их устанавливать в держатели с меньшими усилиями.

Все габариты плавких вставок ППНИ удобно устанавливать или демонтировать универсальной рукояткой съема РС-1, изоляция которой выдерживает напряжение до 1000 В.

В конструкции плавкой вставки есть специальный индикатор, выполненный в виде выдвижного штока, который позволяет визуально определять сработавшие предохранители.

Контакты предохранителя и держателя выполнены из электротехнической меди с серебряным покрытием, что предотвращает их окисление в процессе эксплуатации, улучшает электрический контакт и значительно увеличивает срок службы.

Основание держателя (изолятор) выполнено из армированной термореактивной пластмассы, стойкой к коррозии, механическим воздействиям, перепадам температуры и динамическим ударам, которые возникают при коротких замыканиях вплоть до 120 кА.

Технические характеристики IEK DPP10-040

Номин ток, А    40 Конструктивный размер    Типоразмер 00 (NH00) Категория применения    gL/gG (для защиты кабелей и распределительных устройств от к.з. и перегрузки) Номин раб напряжение, В    690 Номин частота, Гц    50 Степень защиты - IP    EV006404 Тип напряжения    Переменный (AC) Климатическое исполнение    IEK_V0000009 Номин отключающая способность, кА    - Тип индикатора срабатывания    Верхний индикатор срабатывания
