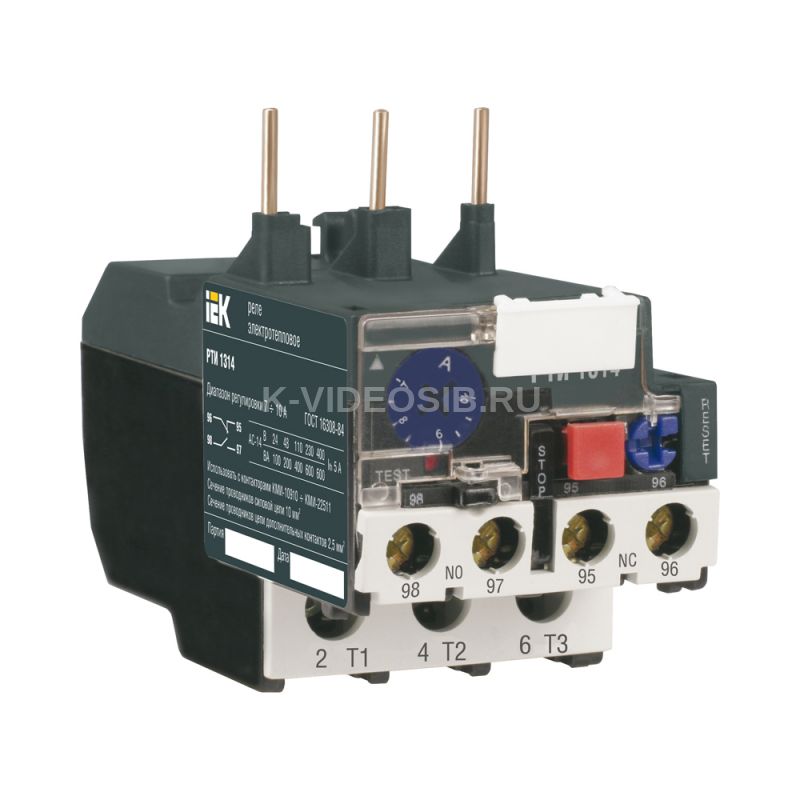

Описание IEK DRT10-C025-D004

Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КТИ и КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.

Соответствуют требованиям ГОСТ Р 50030.2.

Преимущества

• Высокая точность срабатывания.
• Удобная регулировка.
• Широкий ассортимент.

Особенности конструкции

Наличие поверхности для нанесения маркировки позволяет делать указание на соответствие схеме, что упрощает монтаж.

Наличие кнопки "ТЕСТ" позволяет проверить работоспособность аппарата до его подключения в силовую цепь.

Пломбирование прозрачной крышки, защищающей диск регулировки уставки, исключает несанкционированный доступ к регулировкам рабочих значений тока уставки.

Процесс повторного включения может происходить в двух режимах: ручном и автоматическом.

О текущем состоянии размыкающих и замыкающих контактов информирует индикатор на передней панели.

Возможность принудительной остановки контактора.

Технические характеристики IEK DRT10-C025-D004

Регулируемый диапазон тока, А    0,25...0,4 Доп конт - Момент затяжки, Нм    1.2 Ток предохранителя qG, А    2.0 Доп конт - Сечение присоединяемых проводников, мм²    1,0-1,25 Сечение присоед гибкого каб с наконечником, мм²    1-4 Сечение присоед жесткого кабеля, мм²    1-6 Тип монтажа    Непосредственный монтаж / одиночное расположение Сечение присоед гибкого каб без наконечника, мм²    1,5-10 Доп конт - Защита от сверхтоков - предохр gG, А    5 Высота, мм    67.0 Кол-во вспомогат норм замкнутых-НЗ конт    1 Климатическое исполнение    У3 Ширина, мм    44.0 Номин раб напряжение, В    230; 400; 600 Тип подключения силовой электрич цепи    Винтовое соединение Рабочая частота, Гц    0-400 Температура эксплуатации, °C    от -45 до +55 Вес, кг    0,165 Доп конт - Ток термической стойкости In, А    5 Кол-во вспомогат переключающих контактов    0 Номин импульсное напряжение, кВ    6 Кол-во вспомогат норм разомкнутых-НО конт    1 Ток предохранителя aM, А    1 Класс защиты    Класс 10 Глубина, мм    92.0 Момент затяжки, Нм    2 Номин напряжение изоляции Ui, В    660
