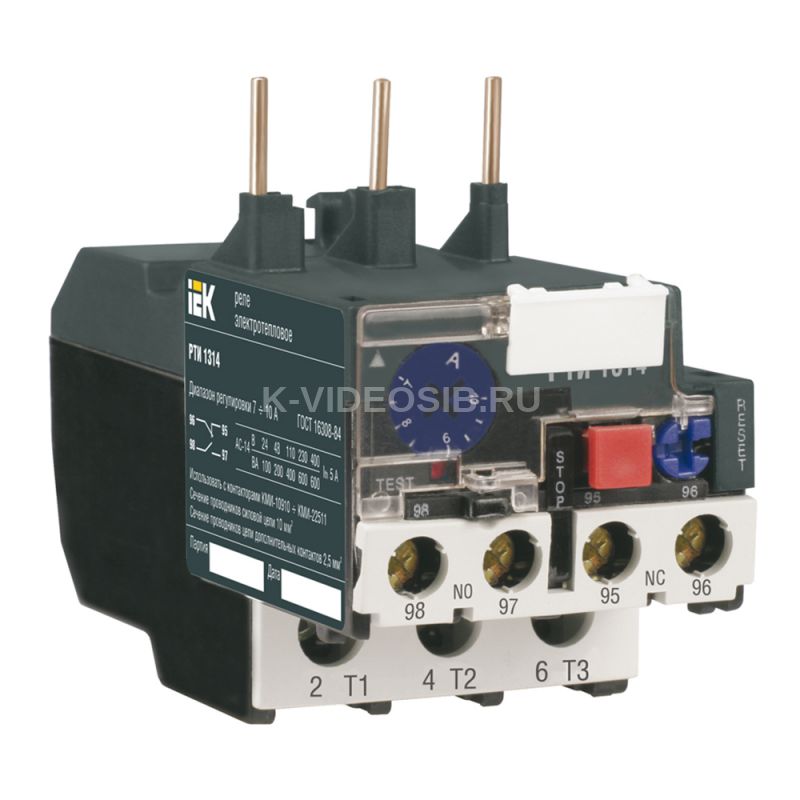

Описание IEK DRT10-D055-0008

Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КТИ и КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.

Технические характеристики IEK DRT10-D055-0008

Регулируемый диапазон тока, А    5,5...8 Номин импульсное напряжение, кВ    6 Сечение присоед жесткого кабеля, мм²    1-6 Тип подключения силовой электрич цепи    Винтовое соединение Температура эксплуатации, °C    от -45 до +55 Рабочая частота, Гц    0-400 Сечение присоед гибкого каб без наконечника, мм²    1,5-10 Номин раб напряжение, В    230; 400; 600 Ширина, мм    44.0 Высота, мм    67.0 Доп конт - Ток термической стойкости In, А    5 Доп конт - Сечение присоединяемых проводников, мм²    1,0-1,25 Ток предохранителя aM, А    12 Тип монтажа    Непосредственный монтаж / одиночное расположение Кол-во вспомогат переключающих контактов    0 Климатическое исполнение    IEK_V0000066 Доп конт - Момент затяжки, Нм    1.2 Вес, кг    0,165 Ток предохранителя qG, А    20.0 Кол-во вспомогат норм замкнутых-НЗ конт    1 Номин напряжение изоляции Ui, В    660 Класс защиты    Класс 10 Сечение присоед гибкого каб с наконечником, мм²    1-4 Кол-во вспомогат норм разомкнутых-НО конт    1 Момент затяжки, Нм    2 Глубина, мм    92.0 Доп конт - Защита от сверхтоков - предохр gG, А    5
