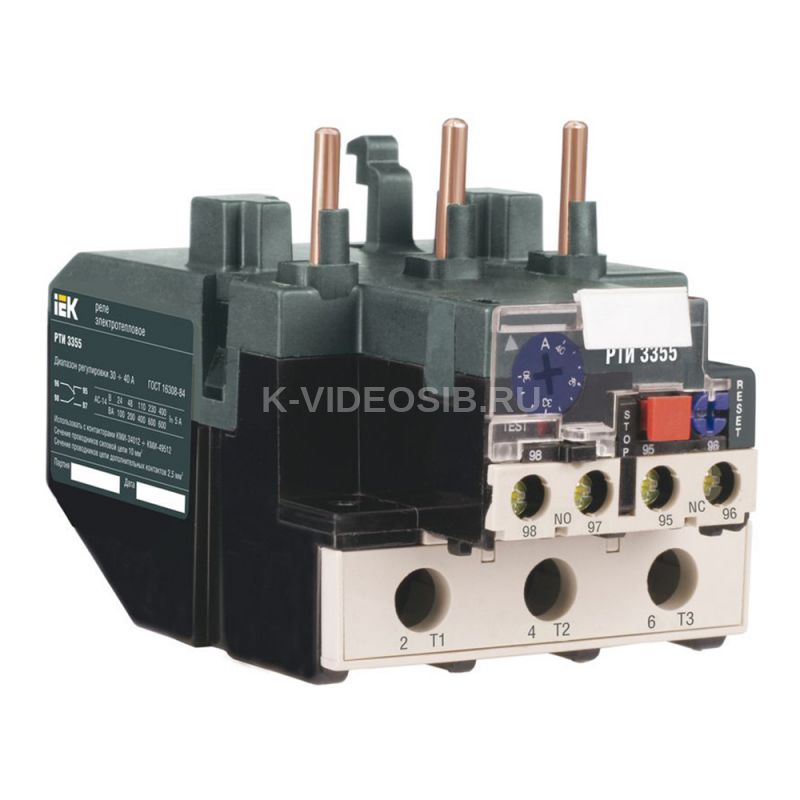

Описание IEK DRT30-0037-0050

Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КТИ и КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.

Технические характеристики IEK DRT30-0037-0050

Регулируемый диапазон тока, А    37...50 Момент затяжки, Нм    9 Доп конт - Защита от сверхтоков - предохр gG, А    5 Кол-во вспомогат переключающих контактов    0 Доп конт - Сечение присоединяемых проводников, мм²    1,0-1,25 Номин раб напряжение, В    230; 400; 600 Доп конт - Ток термической стойкости In, А    5 Номин импульсное напряжение, кВ    6 Сечение присоед гибкого каб без наконечника, мм²    4-35 Тип монтажа    Непосредственный монтаж / одиночное расположение Высота, мм    76.0 Сечение присоед жесткого кабеля, мм²    4-35 Сечение присоед гибкого каб с наконечником, мм²    4-35 Ток предохранителя qG, А    100.0 Рабочая частота, Гц    0-400 Ширина, мм    70.0 Доп конт - Момент затяжки, Нм    1.2 Кол-во вспомогат норм замкнутых-НЗ конт    1 Ток предохранителя aM, А    63 Температура эксплуатации, °C    от -45 до +55 Класс защиты    Класс 10 Номин напряжение изоляции Ui, В    660 Климатическое исполнение    IEK_V0000066 Кол-во вспомогат норм разомкнутых-НО конт    1 Глубина, мм    116.0 Вес, кг    0,51 Тип подключения силовой электрич цепи    Винтовое соединение
