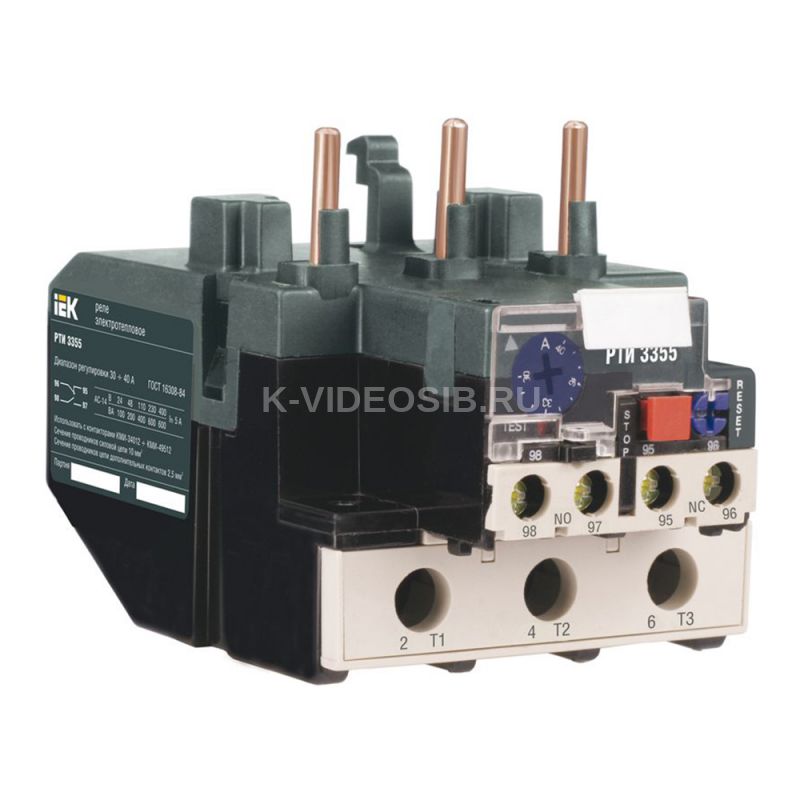

Описание IEK DRT30-0063-0080

Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КТИ и КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.

Технические характеристики IEK DRT30-0063-0080

Регулируемый диапазон тока, А    63...80 Номин импульсное напряжение, кВ    6 Температура эксплуатации, °C    от -45 до +55 Климатическое исполнение    IEK_V0000066 Доп конт - Защита от сверхтоков - предохр gG, А    5 Глубина, мм    116.0 Сечение присоед гибкого каб с наконечником, мм²    4-35 Доп конт - Сечение присоединяемых проводников, мм²    1,0-1,25 Сечение присоед жесткого кабеля, мм²    4-35 Момент затяжки, Нм    9 Ток предохранителя qG, А    125.0 Ток предохранителя aM, А    80 Тип подключения силовой электрич цепи    Винтовое соединение Доп конт - Ток термической стойкости In, А    5 Доп конт - Момент затяжки, Нм    1.2 Сечение присоед гибкого каб без наконечника, мм²    4-35 Ширина, мм    70.0 Вес, кг    0,51 Кол-во вспомогат норм замкнутых-НЗ конт    1 Тип монтажа    Непосредственный монтаж / одиночное расположение Кол-во вспомогат норм разомкнутых-НО конт    1 Номин напряжение изоляции Ui, В    660 Класс защиты    Класс 10 Номин раб напряжение, В    230; 400; 600 Рабочая частота, Гц    0-400 Высота, мм    76.0
