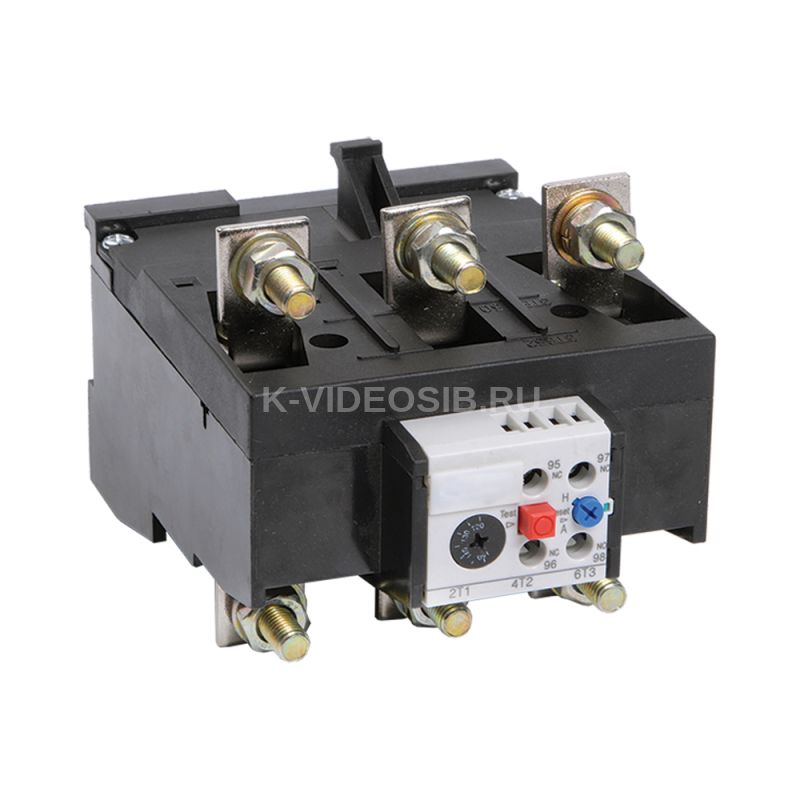

Описание IEK DRT50-0063-0090

Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КТИ и КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.

Соответствуют требованиям ГОСТ Р 50030.2.

Преимущества

• Высокая точность срабатывания.
• Удобная регулировка.
• Широкий ассортимент.

Особенности конструкции

О текущем состоянии размыкающих и замыкающих контактов информирует индикатор на передней панели.

Возможность принудительной остановки контактора.

Наличие поверхности для нанесения маркировки позволяет делать указание на соответствие схеме, что упрощает монтаж.

Наличие кнопки "ТЕСТ" позволяет проверить работоспособность аппарата до его подключения в силовую цепь.

​​​​​​​

Пломбирование прозрачной крышки, защищающей диск регулировки уставки, исключает несанкционированный доступ к регулировкам рабочих значений тока уставки.

Процесс повторного включения может происходить в двух режимах: ручном и автоматическом.

Технические характеристики IEK DRT50-0063-0090

Регулируемый диапазон тока, А    63...90 Количество полюсов    3 Температура эксплуатации, °C    от -25 до +55 Класс защиты    Класс 10 Макс момент затяжки зажимов главн цепи, Нм    15 Рабочая частота, Гц    0-400 Гибкий кабель с наконечником 2 пров-доп конт, мм²    1-2,5 Доп конт - Момент затяжки, Нм    1.5 Ширина, мм    104.0 Климатическое исполнение    У3 Кол-во вспомогат переключающих контактов    0 Тип подключения силовой электрич цепи    Винтовое соединение Высота, мм    100.0 Гибкий кабель с наконечником 1 пров-доп конт, мм²    1-4 Гибкий кабель 1 или 2 провода-доп конт, мм²    1-4 Ток предохранителя qG, А    160.0 Вес, кг    ≤ 0,9 Номин раб напряжение, В    230; 400; 660 Кол-во вспомогат норм замкнутых-НЗ конт    1 Номин напряжение изоляции Ui, В    1000 Глубина, мм    146.0 Номин импульсное напряжение, кВ    8 Ток предохранителя aM, А    100 Кол-во вспомогат норм разомкнутых-НО конт    1 Тип монтажа    Непосредственный монтаж / одиночное расположение
