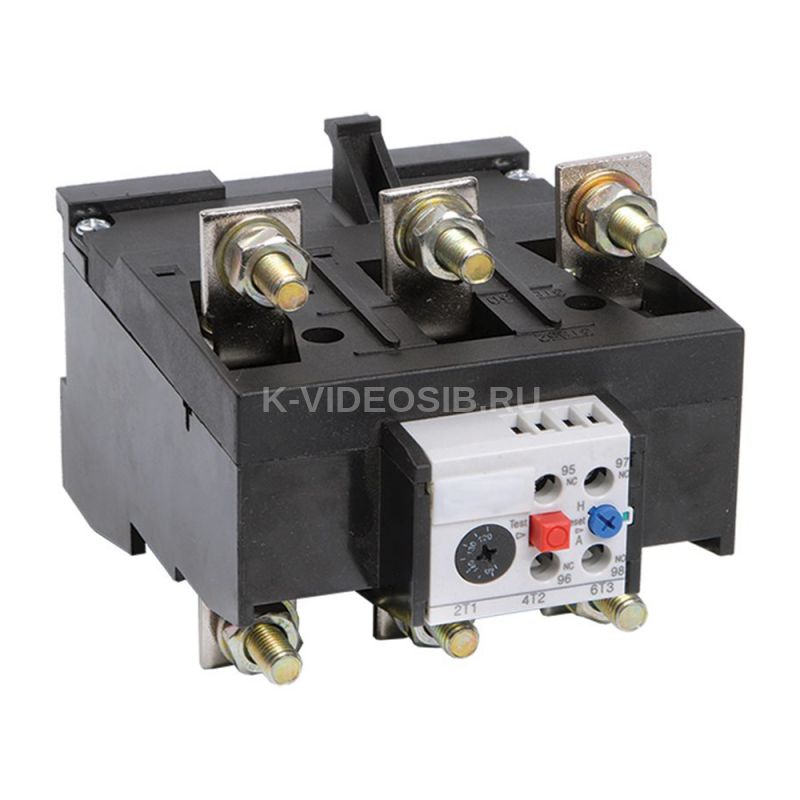

Описание IEK DRT50-0090-0120

Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КТИ и КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.

Технические характеристики IEK DRT50-0090-0120

Регулируемый диапазон тока, А    90...120 Глубина, мм    146.0 Макс момент затяжки зажимов главн цепи, Нм    15 Класс защиты    Класс 10 Кол-во вспомогат норм замкнутых-НЗ конт    1 Ток предохранителя qG, А    200.0 Кол-во вспомогат переключающих контактов    0 Рабочая частота, Гц    0-400 Тип монтажа    Непосредственный монтаж / одиночное расположение Гибкий кабель с наконечником 2 пров-доп конт, мм²    1-2,5 Вес, кг    ≤ 0,9 Количество полюсов    3 Номин напряжение изоляции Ui, В    1000 Климатическое исполнение    IEK_V0000066 Кол-во вспомогат норм разомкнутых-НО конт    1 Номин раб напряжение, В    230; 400; 660 Гибкий кабель с наконечником 1 пров-доп конт, мм²    1-4 Ток предохранителя aM, А    125 Доп конт - Момент затяжки, Нм    1.5 Гибкий кабель 1 или 2 провода-доп конт, мм²    1-4 Тип подключения силовой электрич цепи    Винтовое соединение Температура эксплуатации, °C    от -25 до +55 Ширина, мм    104.0 Высота, мм    100.0 Номин импульсное напряжение, кВ    8
