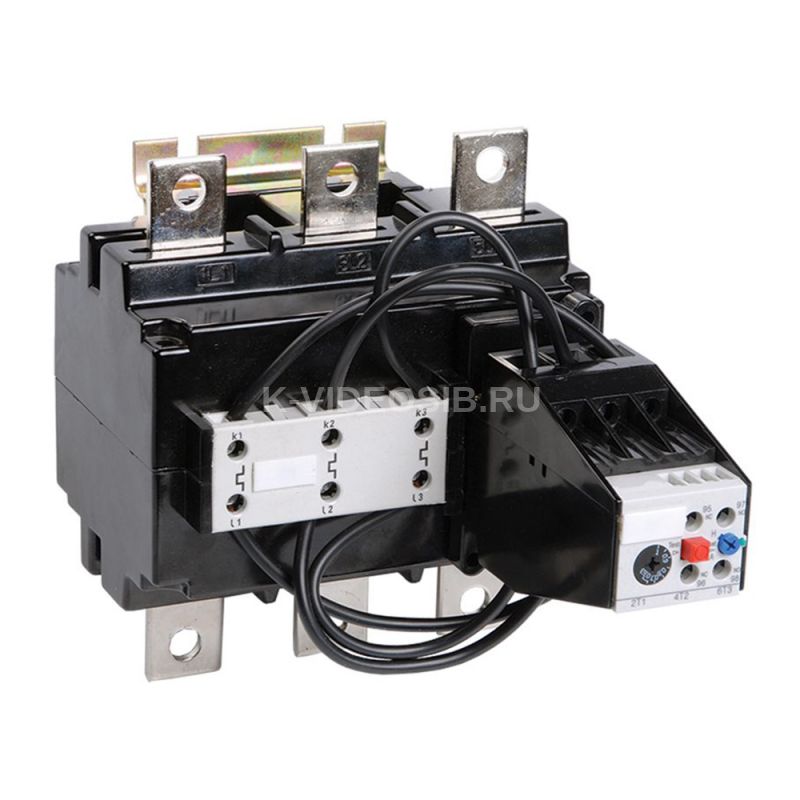

Описание IEK DRT60-0125-0200

Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КТИ и КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.

Технические характеристики IEK DRT60-0125-0200

Регулируемый диапазон тока, А    125...200 Глубина, мм    220.0 Номин раб напряжение, В    230; 400; 660 Температура эксплуатации, °C    от -25 до +55 Количество полюсов    3 Кол-во вспомогат норм разомкнутых-НО конт    1 Ток предохранителя qG, А    250.0 Гибкий кабель 1 или 2 провода-доп конт, мм²    1-4 Рабочая частота, Гц    0-400 Ширина, мм    150.0 Вес, кг    ≤ 3,1 Высота, мм    171.0 Тип подключения силовой электрич цепи    Винтовое соединение Гибкий кабель с наконечником 1 пров-доп конт, мм²    1-4 Ток предохранителя aM, А    200 Номин напряжение изоляции Ui, В    1000 Гибкий кабель с наконечником 2 пров-доп конт, мм²    1-2,5 Макс момент затяжки зажимов главн цепи, Нм    28 Тип монтажа    Непосредственный монтаж / одиночное расположение Номин импульсное напряжение, кВ    8 Климатическое исполнение    IEK_V0000066 Доп конт - Момент затяжки, Нм    1.5 Кол-во вспомогат норм замкнутых-НЗ конт    1 Класс защиты    Класс 10 Кол-во вспомогат переключающих контактов    0
