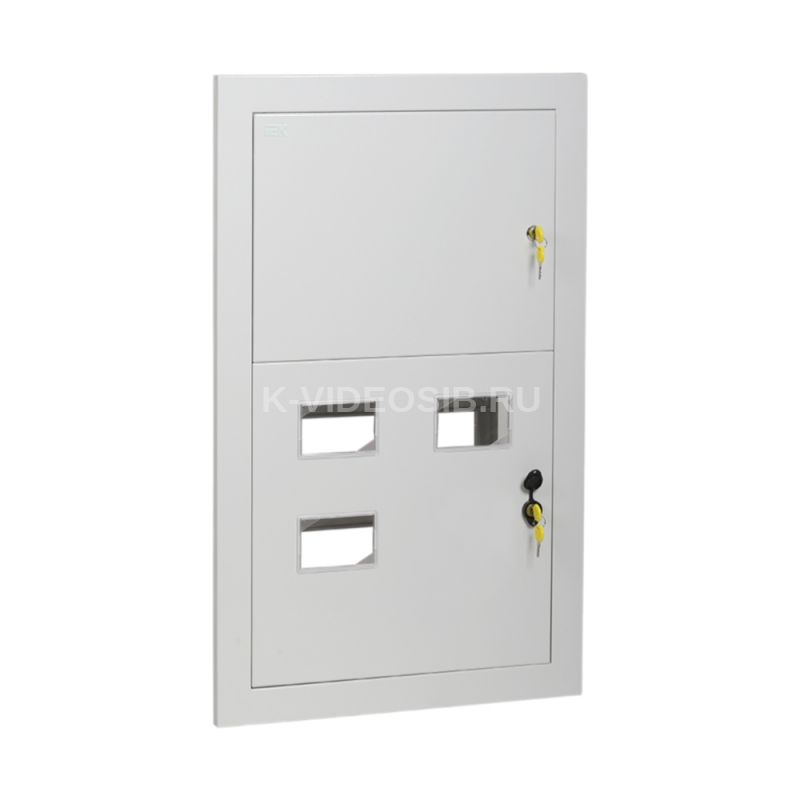

Описание IEK IND-MKM12-03-30

Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из двух отсеков: вводно-учетного и распределительного. В вводно-учетном отсеке корпусов ЩЭ-Х-2 размещены перфорированные планки для крепления счетчиков на DIN-рейку (по количеству квартир). В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Возможно навесное исполнение ЩЭ-Х-2 при использовании дополнительного кожуха.

ПРЕИМУЩЕСТВА

• Повышенная антикоррозийная стойкость.
• Высококачественное наружное покрытие.
• Высокая технологичность и простота сборки.
• Удобство монтажа.
• Высокий уровень электробезопасности.
• Сертификат соответствия.

Особенности конструкции

Оперативная панель в распределительном отсеке закрывает токоведущие части.

Возможность пломбировки учетного отсека.

Возможность установки щита после прокладки магистральной линии.

Распределительный отсек на 24 модуля (4 окна по 6 модулей).

Технические характеристики IEK IND-MKM12-03-30

Глубина, мм    157 Номер цвета RAL    7035 Высота, мм    890 С монтажной платой    Да Ширина, мм    550 Цвет    Серый Кол-во дверей шкафа    2 Вес, кг    10.5 Степень защиты - IP    IP31 Материал    Сталь С стеклянной дверью    Нет Толщина металла, мм    1 Количество модулей    40 Подходит для уличной установки    Нет Возможность настенного монтажа    Да Встроен в стену    Да Возможность напольного монтажа    Нет Возможность настенного монтажа    Да Поверхностный монтаж    Нет Тип поверхности    Порошковая окраска Угол открытия двери, °    105 Температура эксплуатации, °C    -60...40 Климатическое исполнение    УХЛ3 Возможность напольного монтажа    Нет Фактура поверхности    Шагрень Возможность состыковки друг с другом    Нет
