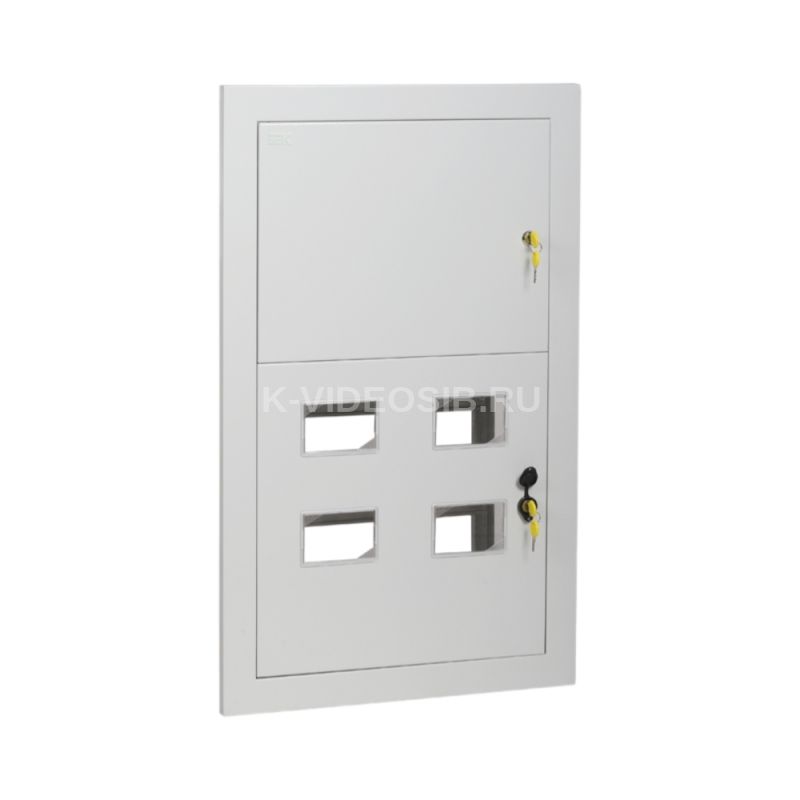

Описание IEK IND-MKM12-04-30

Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из двух отсеков: вводно-учетного и распределительного. В вводно-учетном отсеке корпусов ЩЭ-Х-2 размещены перфорированные планки для крепления счетчиков на DIN-рейку (по количеству квартир). В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Возможно навесное исполнение ЩЭ-Х-2 при использовании дополнительного кожуха.

ПРЕИМУЩЕСТВА

• Повышенная антикоррозийная стойкость.
• Высококачественное наружное покрытие.
• Высокая технологичность и простота сборки.
• Удобство монтажа.
• Высокий уровень электробезопасности.
• Сертификат соответствия.

Особенности конструкции

Крепление счетчиков на DIN-рейку.

Оперативная панель в распределительном отсеке закрывает токоведущие части.

Возможность пломбировки учетного отсека.

Возможность установки щита после прокладки магистральной линии.

Технические характеристики IEK IND-MKM12-04-30

Глубина, мм    157 Номер цвета RAL    7035 С монтажной платой    Да Высота, мм    890 Ширина, мм    550 Цвет    Серый Кол-во дверей шкафа    2 Вес, кг    10.6 Степень защиты - IP    IP31 Материал    Сталь С стеклянной дверью    Нет Встроен в стену    Да Климатическое исполнение    УХЛ3 Угол открытия двери, °    105 Подходит для уличной установки    Нет Возможность напольного монтажа    Нет Возможность настенного монтажа    Да Возможность напольного монтажа    Нет Возможность настенного монтажа    Да Поверхностный монтаж    Нет Тип поверхности    Порошковая окраска Количество модулей    40 Фактура поверхности    Шагрень Толщина металла, мм    1 Возможность состыковки друг с другом    Нет Температура эксплуатации, °C    -60...40
