Описание IEK IPA10-6-0100-E

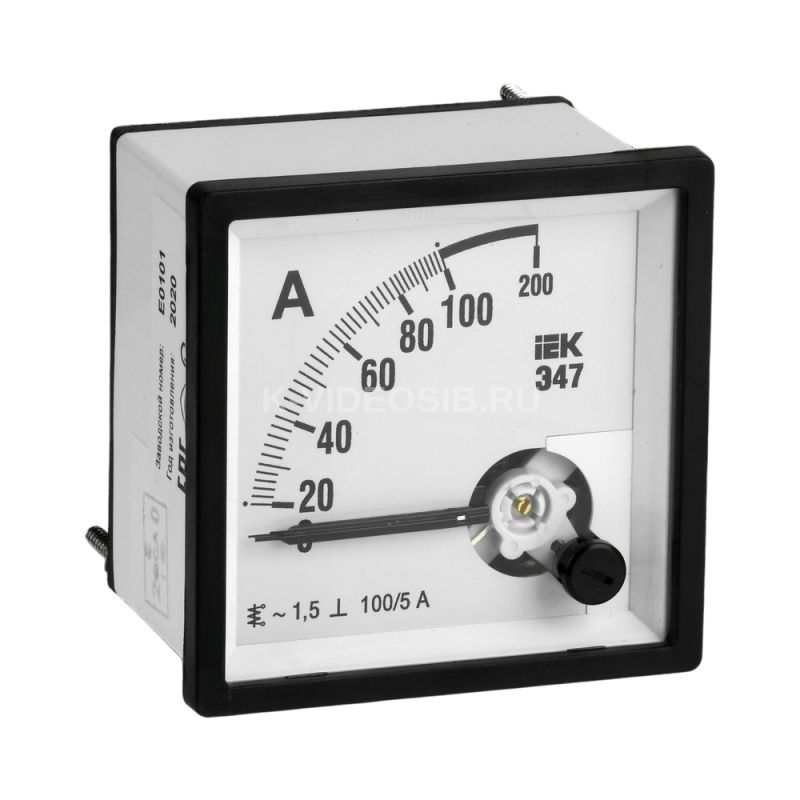

Амперметр аналоговый Э47 100/5А класс точности 1,5 72х72мм IEK.

Применяются в низковольтных комплектных устройствах в распределительных электрических сетях жилых, коммерческих и производственных объектов.

Амперметры Э47 - аналоговые электромагнитные электроизмерительные приборы - предназначены для измерения силы тока в электрических цепях переменного тока.

Соответствуют требованиям ГОСТ 30012.1, 8711, 22261; ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и изготовлены по техническим условиям ТУ 4223-023-18461115-2008.

Электроизмерительные приборы Э47 внесены в Государственный реестр средств измерений. Получен сертификат об утверждении типа средств измерений.

Принцип действия: Амперметры Э47 относятся к приборам с электромагнитной системой. В составе имеют круглую катушку с помещенными внутрь подвижным и неподвижным сердечниками. При протекании тока через витки катушки, создается магнитное поле, намагничивающее оба сердечника. Вследствие чего, одноименные полюса сердечников отталкиваются, и подвижный сердечник поворачивает ось со стрелкой. Для защиты от негативного влияния внешних магнитных полей, катушка и сердечники защищены металлическим экраном.

• Внесены в Государственный реестр средств измерений РФ (сертификат об утверждении типа средств измерений).
• Все приборы проходят первичную поверку в соответствии с ГОСТ 8.497.
• Широкий диапазон измерений: амперметры до 6000 А, вольтметры до 600 В.
• Класс точности 1.5.
• Удобство монтажа.
• Полная совместимость с трансформаторами тока ТТИ торговой марки IEK.
• Пломбировка корпуса.
• Возможность корректировки нулевой отметки.
• Электробезопасность.
• Межповерочный интервал - 2 года.

Технические характеристики IEK IPA10-6-0100-E

Модель или исполнение    На переднюю панель Диапазон измерений, А    0...100 Тип напряжения    Переменный (AC) Ширина, мм    72 Высота, мм    72 Номин раб напряжение, В    400 Класс точности    1.5 Подсветка шкалы    Нет Калиброванный    Да Шкала превышения тока    Нет Трансформаторное включение    Да Номин конечное значение шкалы, А    100 Потери энергии, Вт    - Модульное исполнение    Да Система    Электромагнитная (-ый) Набор индикаторов    Нет Макс отклонение стрелки прибора, °    90 Измерительная система    Прочее
